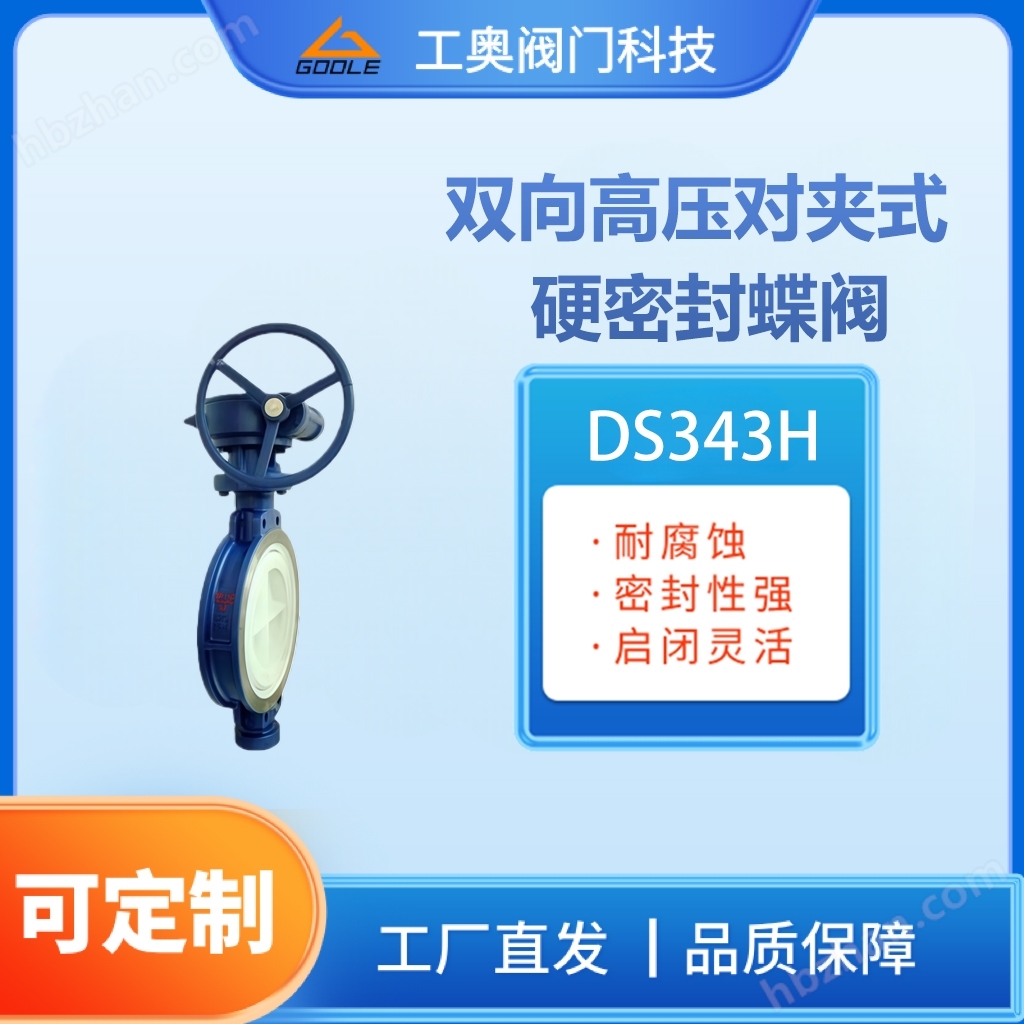

型號：Ds343H
品名：雙向高壓對夾式硬密封蝶閥
材質：碳鋼、不銹鋼、合金鋼等
連接形式：法蘭
結構形式：偏置板式
適用介質：水、蒸氣、海水、酸堿類等介質
壓力環境：高壓
工作溫度：-29~425
標準：國標
流動方向：雙向
驅動方式：手動、電動、氣動等
用途：截止、調節
類型(通道位置)：直通式
口徑： 50～1200mm
公稱通徑：DN50～1200
安裝尺寸：國標、美標、德標、日標
雙向高壓對夾式硬密封蝶閥產品特點：
1.本蝶閥主要應于冶金、電力、石油、化工、食品醫藥、城建生活用水及其排污等行業，為其管道系統中控制流體介質的主導性閥門產品，在作啟閉和調節介質流量的同時有防止介質倒流之功能。
2.*的密封結構，開關自如，力矩小、無摩擦。
3.外形結構同常規蝶閥，體積小、重量輕、成本低。
4.設計不受材料限制，使用溫度高、壓力大。
5.密封副材料采用耐蝕、耐磨的高硬質合金鋼加工而成，其使用溫差大、壽命長。
6.雙向密封性能好、易加工，反向承壓99%。
7.一閥多用，截流又止回，并能在特定范圍內作調節之用。
雙向硬密封蝶閥_工作原理
高性能雙向金屬硬密封蝶閥通過各種驅動裝置帶動閥軸旋轉，通過銷軸帶動蝶板在90°
范圍內旋轉，使蝶板處于開啟或關閉狀態，從而達到連通或截?cái)嘟刂沟哪康摹?/p>
新密封結構比較老
比較項目 | 新結構（圖1） | 傳統結構（圖2） | 比較結果 |
正向密封性能 | 零泄露 | 零泄露 | 新老密封性能高 |
反向密封性能 | 零泄露 | 零泄露 | 新結構反向密封性能高 |
操作扭矩 | 徑向平衡H=0，e值小蝶板動平衡，閥門啟閉操作扭矩極小，操作輕松自由 | 徑向不平衡H≠0，且很大，e值比較大，蝶板不能動平衡，閥門啟閉操作扭矩大，操作費力 | 新結構操作輕松節約能源 |
蝶板徑向動平衡 | 近似平衡，雙向密封性能可靠 | 極不平衡，反向密封性能極低 | 新結構蝶板關閉狀態動平衡性能好，易實現反向密封 |
結構程度 | 采用蝶板動平衡原理H=0，e值取小可靠值，三維偏心橢圓金屬硬密封原理 | 蝶板徑向不極不平衡H≠0，e值較大，三維偏心橢圓密封原理 | 新結構，雙向承壓 |
使用壽命 | 密封面損耗極小，壽命長 | 密封面損耗較小 | 新結構壽命較長 |
