QY型充油式潛水電泵
QY型充油式潛水電泵(簡稱潛水泵)是水泵和三相異步電動機合成一體的電力排灌設備。具有可靠的防水密封性能，體積小、重量輕、不需泵房，不需灌引水，使用維護和管理均為方便。工作條件 ·潛水泵潛入水下深度不超過5m： ·水溫不超過40℃： ·水中含砂量或含不溶于水的固體顆粒的體積比不超過0.1％，粒度不大于0.2mm： ·無腐蝕、水的PH值為6.5—8；如一般常溫清水：井水、河水、湖水。
維護與保養
1、潛水泵正常動轉2000小時左右，須更換端面機械密封^整體式密封盒。并同時更換新的油，5號或10號機械油和25號變壓器油或縫 紉機油。 2、經過修理或更換整體式密封盒后，應作氣壓試驗，氣壓試驗用的接頭和小接頭可參照制造圖。試驗時將氣壓接頭的一端旋入上蓋加油螺孔內，另一端接上自行車的打氣筒。將小接頭的一端接在下蓋加油螺孔內，另一端套上橡皮管或塑料管，并通入盛有水的容器內，打氣時水中應該沒有氣泡冒出來；如果有氣泡冒出來，說明密封盒內的二道密封漏氣了。道密封如果漏氣的話，則反映在電機軸處有漏氣現象， 可在該處滴幾滴機油來鑒別有無漏氣。

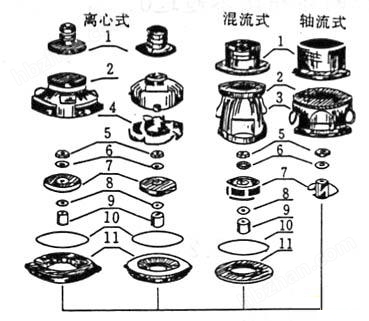

3、掉換整件密封可按下圖序號順次進行拆卸，裝配時可按拆卸過程來進行。在裝配時應注意保持清潔。
4、潛水泵不用時，不宜長期泡浸在水中，以免緣受潮，應把潛水泵吊起，放在干燥通風的室內。
5、電纜引線經常檢查，有否開裂現象，防止漏電，觸電事故， 電纜引線不宜過細過長，接頭處烀牢，并包扎好可靠的緣。
6、潛水泵的葉輪，整件密封盒，尼龍軸承座，不銹鋼軸套橡皎擴張件，護套、等一些易損另部件，以及各種"O"型橡膠封環，加油螺孔上的橡膠襯墊等可向當?shù)剞r(nóng)機部門聯系或向本廠銷售科函購。
7、潛水泵使用一年后應根據表面的腐蝕情況、重新涂漆、除銹處理。
8、如果當?shù)貨]有條件修理潛水泵則可同我廠聯系修理事宜。
型號定義：
適用范圍：1、農田園林的排灌、井灌、噴灌；
2、井下提水，水塔送水；
3、排澇防汛；
4、船舶倉底排水；
5、城建、工礦給排水。注意事項：
1、潛水泵的規格性能應符合實際使用情況，使用前應仔細核對。
2、潛水泵配用的出水管內徑應和電泵口徑相配。
3、電源容量應在5.5千伏安以上，三相，380伏，交流50赫芝。
4、潛水泵帶電或抽水工作時，不要在附近洗東西、游泳或工作，不要讓牲口在附近下水，以防電泵萬一漏電，發生觸電傷亡事故。
5、潛水泵不得抽吸含砂量較大的水質或泥漿水。
6、潛水泵突然不轉，或水量突然顯著減少等不正常現象，須停機檢查，務先行切斷電源，然后搬運拆裝。
7、電泵應配用電動機保護開關（本廠有配售》保護開關的動作電流已整定好，用戶不得自行改動。
8、任何時候都不允許用力提拉電泵的電纜。使用時檢查電纜， 發現破損立即換新方可使用。
9、電壓波動允許在342~418伏之間。如電泵使用地距電源較遠，應適當加粗導線截面積。
10、引出電纜中一根帶有接地標志的黃綠雙色芯線接地線，如無固定地線，可用2米金屬棒埋在河、湖岸邊，水溝旁或潮濕的土中作地線。
11、使用前應檢查上下蓋油孔螺釘有否松動漏油現象。出線盒上中間M8螺釘為本廠試壓專用，嚴禁用戶自行松動。
12、運轉前用500V兆歐表測量冷態下電機定子繞組對地的緣電阻， 不得小于5MΩ，否則不可使用，應驅除潮氣后才能使用。
13、使用前應在陸地上空轉1min0，檢查電泵運轉是否正常，轉向是否正確。
14、 電泵不得脫水運行。在電泵工作時要注意檢查水位下降，不得讓電泵露在水面運轉。電泵的潛水深度范圍是0.5至3米。
15、電泵不得陷入泥中，不得橫放，建議電泵外用竹籃或鐵絲籃來防止水草雜物堵塞水泵葉輪。
16、電泵開動后，如發現出水量很小或不出水時，說明電泵旋轉方向反了，應切斷電源，把三相芯線中的任意二相位置交換一下再開車。 故障原因及消除辦法
1、如果接地不良，發現漏電現象、應迅速切斷總電源、停止使用，進行檢修。
2、潛水泵啟動不成的主要原因：
| 序號 | 原 因 | 處 理方法 |
| 2 3 4 5 6 7 8 | 電源電壓過低 電源斷電 電泵葉輪卡牢 電纜斷裂 電纜電壓降過大 電纜插頭損壞 電機的三相電纜有一相不通 電機定子繞組壞 | 調整到342~418伏。 |
| 原因 | 處進方法 |
| 空氣開關跳開熔絲燒斷 | 應檢查線路故障或重新?lián)Q熔絲。 |
1) 潛水泵電機二相運轉：
A. 三相電源有一相因開關觸點或電纜線接頭接觸不良；
B. 地線與相線接錯而造成；
C. 電纜中有一根連接不好而脫開或接觸不良。
2) 整件式密封盒內磨塊因嚴重磨損，引起漏水到電機內部，致使定子繞組匝間短路或相間短路。
3) 潛水泵陷入泥漿中，散熱不良。
4) 潛水泵脫水運轉時間過長。
電機超負荷運行：A.輸出網電壓過低，或電纜線過細過長，電壓降太大；B.低揚程泵(QY-4.5米泵）型使用揚程太高超過規定、高揚程泵（揚程15米以上） 揚程太低，低于規定的70%；C.含砂量太多，水質比重過高，或插泥漿水；D.泵葉輪被外來雜物卡死，電機處于三相制動。
5) 電纜線破損后浸水、定子繞組受潮。
6) 定子繞組兩端部與上、下蓋或機殼相擦，緣損傷，造成繞組對地擊穿。
7) 裝配時上、下蓋上的形象膠封環不小心被止口切斷、或脫落到電機內部；裝配后又未經0.2MPa的氣壓試驗，使用時嚴重進水到電機內部。
8) 潛水泵開停過于頻繁。
9) 潛水泵受到雷擊
