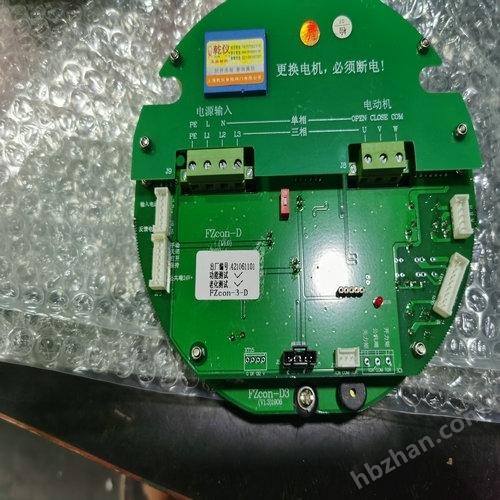

一、 電動閥門控制器V1kit-380V(X)主要技術參數

1、輸入信號：4－20mA                    2、輸入電阻250歐姆

3、輸出信號：4－20mA，輸入信號和輸出信號隔離，用戶無需隔離模塊

4、輸出電阻：0－500歐姆（特殊需要0－750歐姆）

5、反饋電位器： 0－1K歐姆              6、基本誤差：±1％

7、死區：0－3％可調                     8、電源電壓：220V±10％

9、環境溫度：－25℃－＋55℃            10、相對濕度：≤90％（不結露）

二、 電動閥門控制器V1kit-380V(X)主要功能

1、 運行方式：正向：4mA閥關閉，20mA閥開啟  反向：4mA閥開啟，20mA閥關閉。

2、 中斷保持：失去信號時，執行器可保持原位，關閉或開啟，出廠時中斷信號設定執行器保持原位。

3、 本機手動運行：本機手動運行是使模塊模擬一個4－20mA輸入信號，使執行器手動調節全開或全關。

4、 0％位置：模塊0％，使執行器全關到位。

5、 100％位置：模塊100％，使執行器全開到位。

6、 短接19和34號端子時為關掉自動控制，轉入手動，短接34和35端子為手動關向運行，短接34和36端子為手動開向運行。遠程控制優先于自動控制，當控制器在遠程控制位置，，不起作用。遠程控制為點動狀態。

7、 執行器運行方向：

標準形式下:執行器（面向輸出軸）順時針為開啟

通過撥碼開關可改變控制（改變電機旋轉方向）使執行器逆時針轉為開啟，同時改變限位開關和力矩開關方向。

      8、電制動配置：GAMX－2005模塊220VAC和380VAC通用
