鍋爐風粉在線監測裝置是利用交流電荷感應原理研發而成，在動態狀態下，任何兩種不同的物質將相互感應產生電荷。GLT-F-PCC型系列產品正是以介質流經監測探頭時與探頭所產生的交流電荷感應信號為基礎進行煤粉流各項參數測量的。該產品以的交流電荷感應技術為基礎，結合現代數字信號處理技術、現場總線技術實現了實時、高精度、連續、免維護監測磨煤機出口一次風管煤粉氣流的各項參數，有效地推動鍋爐燃燒優化系統的發展，為進一步降低NOx、Cox及飛灰可燃物排放，提高鍋爐燃燒效率，提供可靠測量手段和依據。

煤粉濃度裝置典型應用：

電廠各煤粉管道中煤粉濃度或其他除塵場所；

鍋爐一、三次風管道內風速或其他風速測量場所

一、工作原理

1.煤粉風速的測量原理

  當被測氣體流動時，迎著氣體流向的靠背管測得氣體壓力為“全壓”，背著氣體流向的靠背管測得的氣體壓力為“靜壓”，全壓和靜壓只差稱為“差壓”，風速越大，差壓越大；風速與差壓的關系符合伯努利方程。

2.煤粉濃度的測量原理

含有粉塵顆粒的氣固兩相流體在輸送過程中,由于煤粉顆粒與煤粉顆粒、煤粉顆粒與管道內壁的碰撞和摩擦,將使煤粉顆粒帶上電荷，形成靜電場。當帶電煤粉顆粒通過測量電極時，測量電極感應出正負電荷，電荷在轉移運動中形成電流信號；此交流電信號的大小和煤粉質量含量成正比。通過對此電信號進一步放大、運算處理，從而測量出煤粉量與風量的比值（kg/ kg）。

二、煤粉濃度裝置產品特點

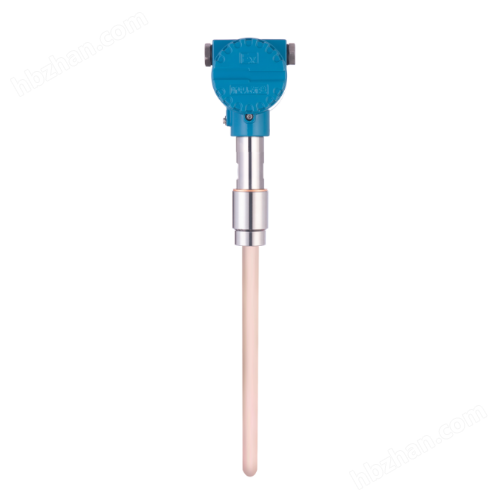

l 靠背管以及煤粉測量電極均采用剛玉99保護套管，耐磨性高，使用壽命長。

l 具有自清灰功能，防止粉塵堵塞。

l 風速測量裝置無“+”“-”極性安裝要求。

l 實現跨越整個管道截面的數據測量，測量值代表性強

l 各煤粉管道實現同步測量，采用現場總線技術實現數據無損傳輸；

l 免維護設計，無需額外配置吹掃設備，不存在設備堵塞問題；

l 對直管段要求更少，環境適應性強

l 傳感器安裝簡便，磨煤機停運時間短

三、技術指標

1.煤粉濃度傳感器

2.煤粉風速傳感器參數
