一、碩翔三通換向換向球閥的產品介紹

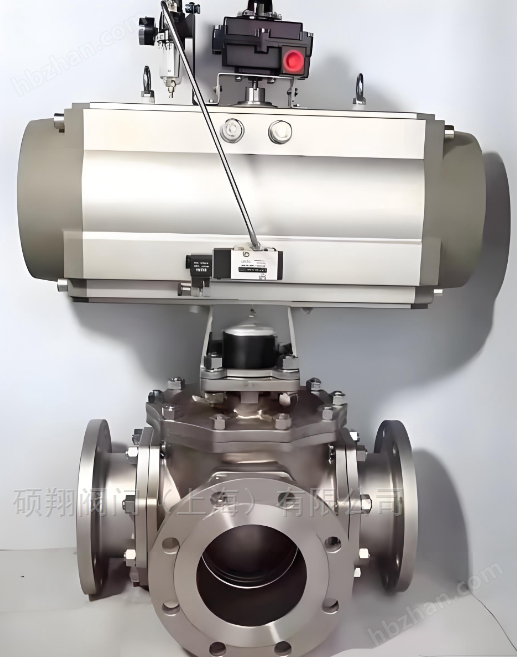

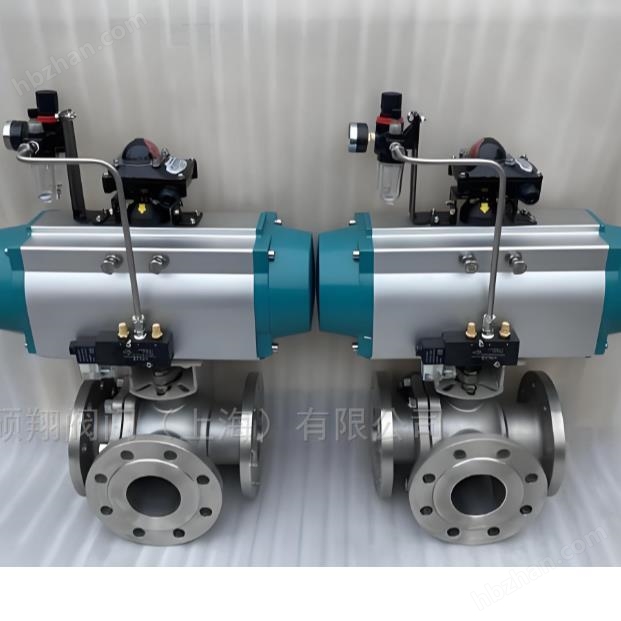

氣動T型/L型換向球閥是在普通三通球閥的基礎上，集成了氣動執行機構（雙作用或單作用彈簧復位），并通過球芯通道的特殊結構形狀來命名的。它們通過氣動執行機構驅動球芯旋轉90度，從而實現兩種預定義的流路切換。
T型球閥：球芯的通道呈“T”字形，三個端口相互連通。主要功能是實現合流（兩路進，一路出）或分流（一路進，兩路出）。
L型球閥：球芯的通道呈“L”字形（直角彎道），只能實現兩個端口的連通，第三個端口被關閉。主要功能是實現換向（一路進，可選擇一路出，另一路關閉）。
核心共同點：自動化控制、流阻小、密封性好、動作迅速。
主要區別：球芯流道形狀和功能。
二、 碩翔三通換向換向球閥的功能、結構與切換原理
1. T型三通球閥
功能：
分流功能（一進二出）：將一路來流分配至另外兩路中的任一路或同時分配到兩路。
合流功能（二進一出）：將兩路來流合并為一路輸出，或選擇其中一路流入，另一路關閉。
流道與切換原理：
T型閥的球芯有一個貫通的主通道和一個與之垂直的側通道，形成T型。
工況A（合流/分流）：當T的“橫杠”兩端（假設為2口和3口）與管道對接，“豎杠”底部（1口）與管道對接。使1口為公共口，可以實現：
位置1：1口與2口連通，與3口斷開。
位置2：球芯旋轉90度，1口與3口連通，與2口斷開。
位置3（關鍵特點）：球芯旋轉45度，可使1口、2口、3口同時連通，實現真正的合流或分流。
結構示意圖
位置1: 1口 → 2口 位置2: 1口 → 3口 位置3: 1口 ? 2口 & 3口
(3口關閉) (2口關閉) (三口互通)
2. L型三通球閥
功能：
換向功能：只能實現兩條流路的切換，第三條流路始終被隔離。它不具備三口同時連通的能力。
典型應用：控制介質在兩個不同的目的地之間切換，如反應釜A和反應釜B的交替進料。
流道與切換原理：
L型閥的球芯通道是一個90度的直角彎道。
工況B（換向）：同樣假設1口為公共口。它可以實現：
位置1：1口與2口連通，3口關閉。
位置2：球芯旋轉90度，1口與3口連通，2口關閉。
結構示意圖：
位置1: 1口 → 2口 位置2: 1口 → 3口
(3口關閉) (2口關閉)
重要提示：T型和L型的球芯和閥體是不可互換的。在選擇時必須根據工藝需求確定功能，選錯類型將無法實現預定控制目標。
三、 碩翔三通換向換向球閥的產品特點
一閥多用，簡化管路：一個閥門可替代多個二通閥和復雜的管路設計，節省空間和成本。
流阻小，流通能力大：全通徑或近似全通徑設計，壓力損失小。
動作迅速，易于自動化：氣動驅動實現快速的90度旋轉，響應時間短，可與PLC、DCS系統集成。
密封性能優異：閥座采用PTFE、PPL等彈性材料，或金屬硬密封，確保關斷嚴密。
T型閥的靈活性：具備三口連通的能力，適用于混合、分配等復雜工況。
L型閥的隔離性：能確保不使用的支路被隔離，安全性高。
四、 碩翔三通換向換向球閥的使用與維護
1. 安裝與使用
確認型號與功能：安裝前必須確認閥門是T型還是L型，并核對端口定義（通常閥體上有標志或出廠說明書），確保與工藝流程要求一致。
氣源要求：提供潔凈、干燥的壓縮空氣，壓力保持在0.4-0.8 MPa的標準范圍內。氣路前端必須安裝氣源處理三聯件（過濾器、減壓閥、油霧器）。
安裝方向：執行機構應朝上安裝，避免向下。閥門可水平或垂直安裝，但應避免閥體承受過大管道應力。
電氣連接：電磁閥的電源電壓應符合要求，接線牢固。若配備限位開關（回訊器），需正確接線以實現閥位信號反饋。
2. 日常維護
定期檢查：
氣源系統：定期對三聯件排水，檢查油霧器油位，清潔過濾器濾芯。
泄漏檢查：檢查閥桿填料函、閥體與執行機構連接處有無外漏。
動作測試：定期進行開關動作，聽是否有異常聲音，觀察動作是否順暢。
保持清潔：保持閥門外部清潔，特別是閥桿伸出部位。
3. 常見故障與排除
故障現象
可能原因
排除方法
閥門不動作
1. 無氣源或壓力過低
2. 電磁閥線圈燒毀或卡澀
3. 執行機構損壞
4. 閥芯卡死（雜質或溫差抱死）
1. 檢查氣源壓力和氣路通暢性
2. 更換電磁閥線圈或整體
3. 檢查執行機構密封
4. 手動嘗試轉動，或拆解清理
閥門內漏
1. 閥座密封面磨損、損壞或有雜質
2. 球體有劃傷
3. 執行機構扭矩不足，未關到位
1. 沖洗閥門或拆解更換閥座
2. 更換球體
3. 調高氣源壓力或檢查執行機構
閥門外漏
1. 閥桿填料磨損
2. 中法蘭墊片損壞
1. 輕微壓緊填料壓蓋，或更換填料
2. 卸壓后更換墊片
動作緩慢/卡澀
1. 氣源壓力不足
2. 執行機構或軸承潤滑不良
3. 管道應力過大
1. 調高氣源壓力
2. 加注專用潤滑脂
3. 調整管道支撐，消除應力
重要安全提示：任何維護工作前，必須確保系統已卸壓、排空介質，并切斷氣源和電源。對于有毒有害介質，還需進行吹掃和隔離，確保操作安全。
總結：T型 vs L型 選擇指南
特性
T型三通球閥
L型三通球閥
核心功能
合流、分流
換向
流道特點
T型，可實現三口互通
L型，只能兩兩連通
關鍵區別
有第三個位置，使三口同時連通
任何位置都只有一個出口通路，另一個被隔離
適用場景
混合兩種流體、將一路流體分配到兩處
在兩個目的地之間切換，如一用一備
