一 概述

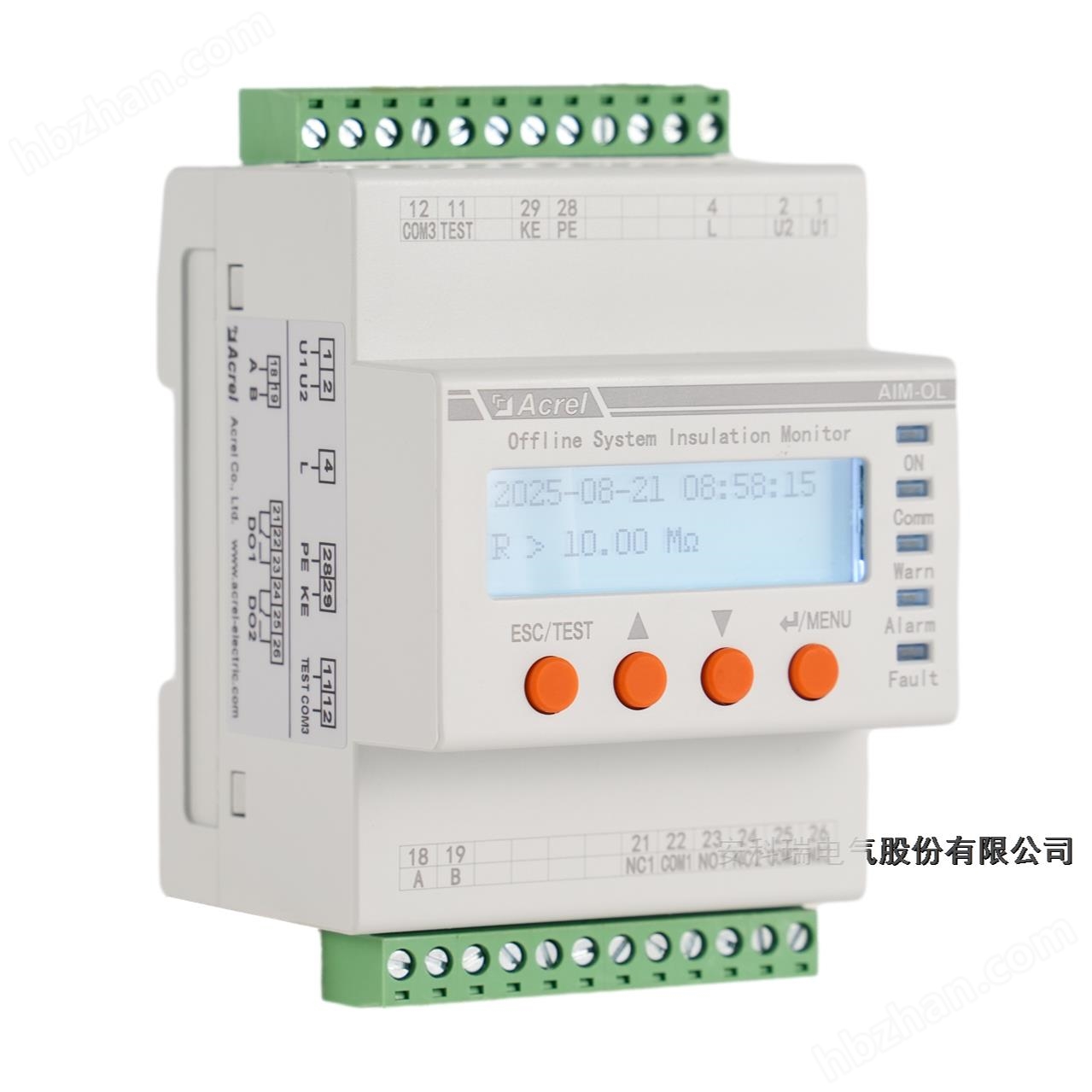

AIM-OL電動機離線絕緣監測儀,采用直流注入法,可以用于不帶電的負載例如水泵,驅動電機、應急風機,電動機,備用電源發電機等裝置的絕緣監測。儀表具有絕緣故障預警、報警,斷線監測,事件記錄,遠程通訊等功能。儀表還可用于 TN、TT、IT 等低壓系統的變壓器,電纜,電氣設備對地絕緣監測。產品適用于石油化工、油庫、礦井、鋼廠等其他行業的各種新建及智能化改造項目。


二 技術規格
AIM-OL 電動機離線絕緣監測儀具備多項實用功能,確保監測全面、響應及時:
絕緣監測與報警:實時監測相線或繞組對地絕緣電阻,范圍達 10kΩ~20MΩ;
雙設定值預警/報警:可自定義預警值與報警值,靈活應對不同場景;
PK 斷線監測:實時檢測 PE/KE 連接狀態,防止因接線不良導致監測失效;
事件記錄與遠程通訊:支持 20 條故障記錄,具備 RS485 接口,支持 Modbus-RTU 協議;
自檢與復位功能:支持本地與遠程自檢,確保設備自身運行可靠。

三 應用組網
化工、電廠、冶煉、輕工、鋼鐵等連續性生產的行業、企業,在電機故障后,需要較長時間更換,對生產影響比較大。傳統的絕緣測試需要人員前往變電所甚至現場,通過手搖式絕緣搖表進行測試,整個過程耗費時間長,人工成本時間成本高,嚴重影響生產工藝的恢復。
根據《DL/T596-2021 電力設備預防性試驗規程》要求,交流電動機需要進行定期的、常規性的電機絕緣測試。如投運前的新電機;長時間未運行的備用電機,檢修后的電機,在投用前進行絕緣監測;潮濕環境下的電機和關鍵設備電機,需進行定期絕緣監測。

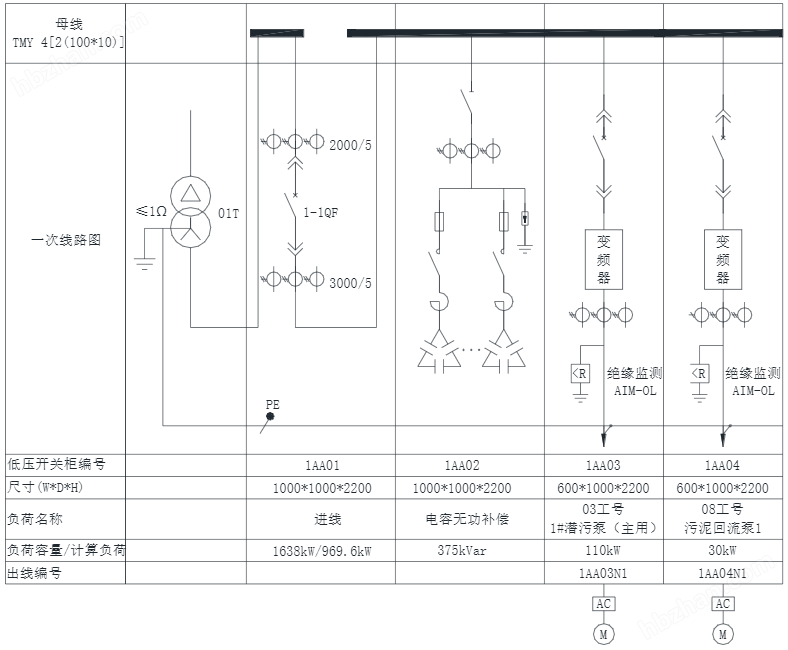

典型設計如下圖所示

電機絕緣測試有助于提前發現并解決絕緣問題,防止電機運行過程中的故障發生,降低人員觸電風險,確保生產設備的穩定運行及人身安全。通過定期的絕緣監測,數據上傳和分析處理,可以避免電能浪費、提高電機效率,延長電機使用壽命。

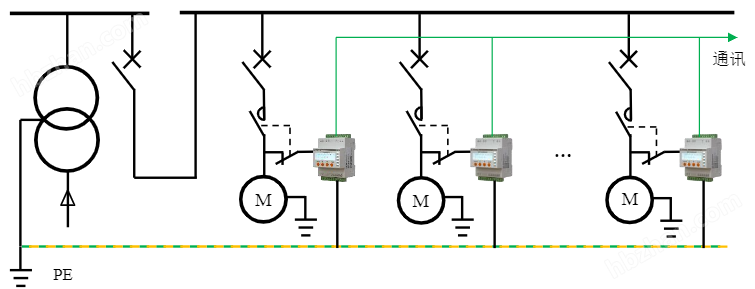

AIM-OL 離線系統絕緣監測典型應用如下圖所示。

離線系統絕緣監測儀在斷路器斷開時自動檢測電機供電回路和地的絕緣情況。絕緣良好時,斷路器可じ合閘;絕緣較差時,可以通過絕緣監測儀的繼電器故障輸出閉鎖,不允許斷路器合閘,避免電機在合閘后”生故障。

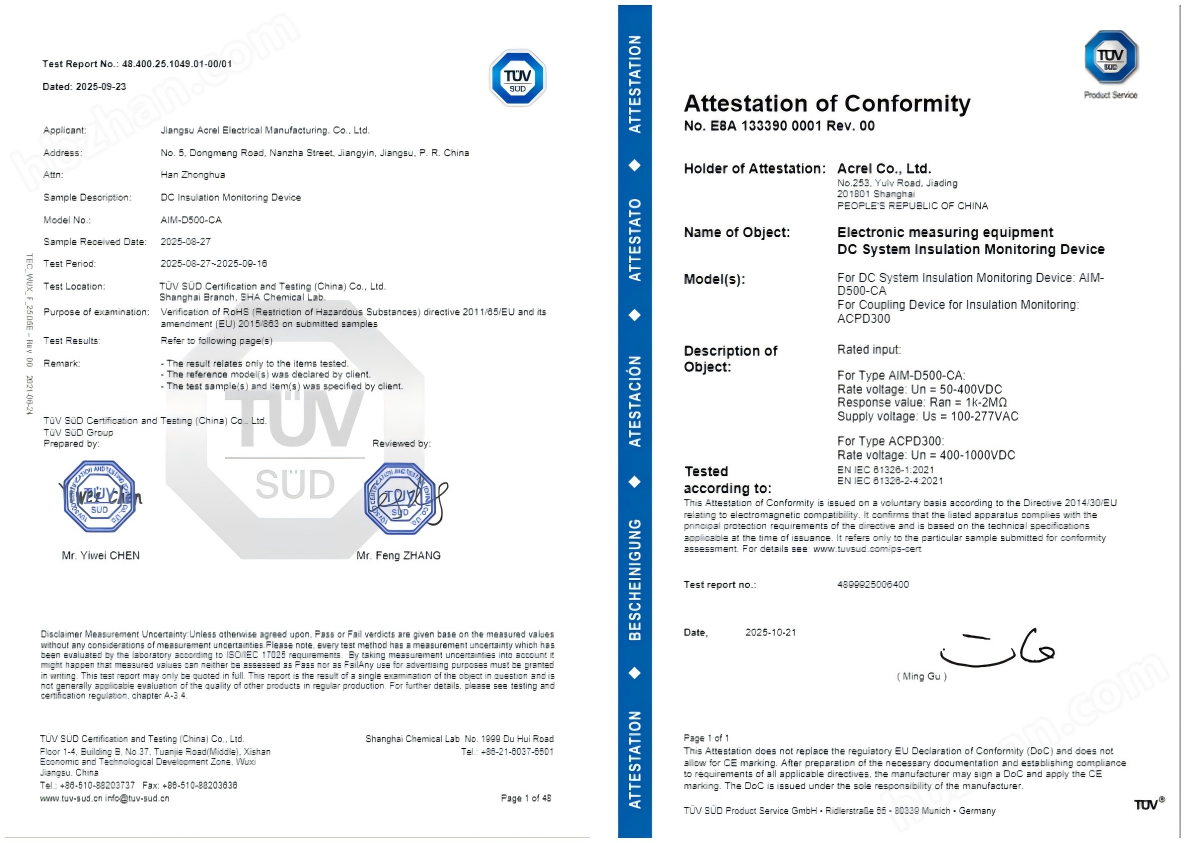

四證書
