MTL隔離驅動器MTLx546系列介紹
MTLx546 模塊可接收來自安全區域控制器的 4/20mA 浮動信號,用于驅動危險區域內的電流/壓力轉換器(或其他任何阻抗不超過 800Ω 的負載)。對于 HART 閥門定位器,該模塊還支持?jǐn)?shù)字通信信號的雙向傳輸。具有回讀功能的過程控制器可以檢測現場線路中的開路或短路:如果發生這種情況,流入端子的電流將降至預設值。MTL4546C 和 MTLx546Y 與 MTLx546 非常相似,區別在于它們僅提供開路檢測功能(即不具備短路檢測功能)。

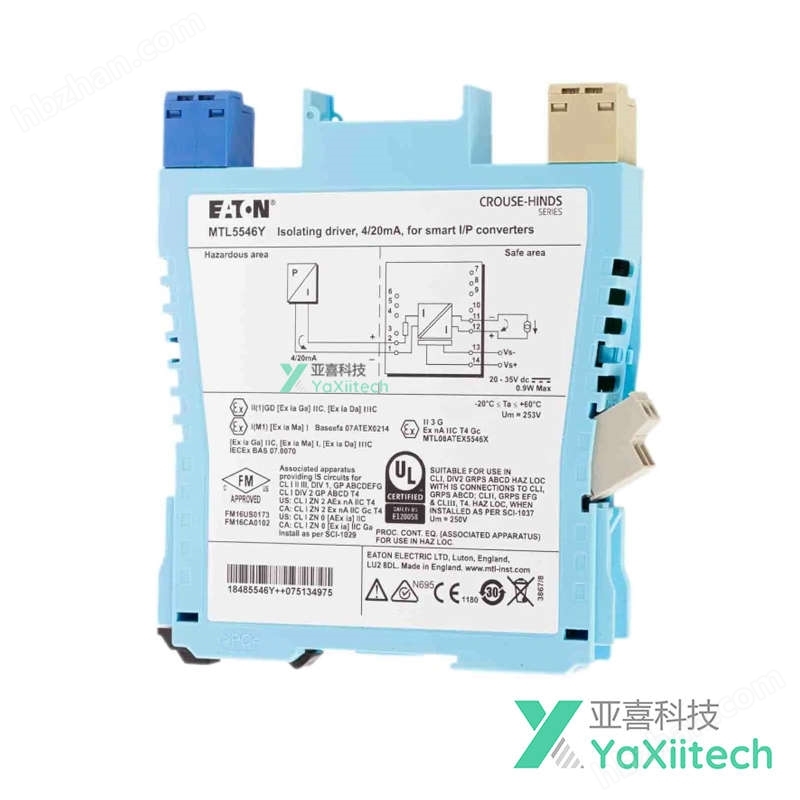

MTL隔離驅動器MTL5546Y技術參數
通道數: | 1 |
工作范圍: | 4-20mA |
數字信號帶寬: | 500Hz至10kHz |
最大負載電阻: | 800Ω(20mA時16V) |
最小負載電阻: | 90Ω(短路檢測閾值<50Ω) |
輸出電阻: | >1MΩ |
輸入輸出電路紋波: | 峰峰值<40µA |
20°C時傳輸精度: | 優于20µA |
溫度漂移: | <1.0µA/°C |
正常值: | <6.0V |
開路電流: | <0.5mA |
支持的通信協議: | HART |
Number of channels | One |
Working range | 4 to 20mA |
Digital signal bandwidth | 500Hz to 10kHz |
Maximum load resistance | 800? (16V at 20mA) |
Minimum load resistance | 90? (short-circuit detection at < 50?) |
Output resistance | > 1M? |
< 40µA peak-to-peak | |
Transfer accuracy at 20°C | Better than 20µA |
Temperature drift | < 1.0µA/°C |
Normal | < 6.0V |
Open-circuit | < 0.5mA |
Communications supported | HART |
