ZBF型磁力塑料自吸泵符合JB/T 7742-1995《小型磁力傳動離心泵》標準，為磁力泵聯合設計的優化產品。結合國外的技術，采用外混式結構的自吸塑料磁力泵。該泵以增強聚丙烯為主要材料，自吸時間短、壽命長，是自動化遠程控制和流動輸送強腐蝕液體的無泄漏泵。
ZBF型磁力塑料自吸泵--型號意義
ZBF型磁力塑料自吸泵--結構說明
ZBF型自吸塑料自吸泵采用外混式軸向回水結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪 攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。
ZBF型磁力塑料自吸泵--產品特點
集自吸于一身，不需底閥和引灌水，自吸高度4米。 該泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，溫度-20°C至80°C。流量：5-15m3/h; 揚程：8-32m; 轉速2900r/min

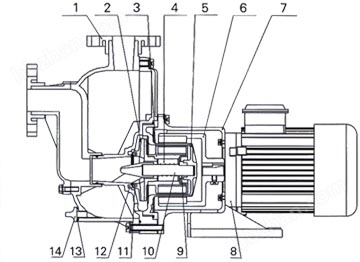

ZBF型磁力塑料自吸泵--結構圖
| 泵體 | 增強聚丙烯 | 8 | 電機 | Y2或YB2 | |
| 2 | 葉輪 | 增強聚丙烯 | 9 | 止推環 | 氮化硅 |
| 3 | 內磁鋼總成 | 鐵氧體 | 10 | 泵軸 | 氮化硅 |
| 4 | 軸套 | 碳石墨 | 11 | 動環 | 填充四氟 |
| 5 | 隔離套 | 增強聚丙烯 | 12 | 靜環 | 氮化硅 |
| 6 | 外磁鋼總成 | 鐵氧體 | 13 | 密封圈 | 氟橡膠 |
| 7 | 聯接架 | HT200 | 14 | 排水螺栓 | 增強聚丙烯 |
| 型號 | 口徑 | 流量 (m3/h) | 揚程 (M) | 汽蝕余量 (NPSH)r(m) | 電機功率 (KW) | 轉速 (r/min) | 電壓 (V) | 頻率 (HZ) | |
| 進口 | 出口 | ||||||||
| ZBF32-105 | 32 | 32 | 6.5 | 10 | 5 | 0.75 | 2900 | 380 | 50 |
| ZBF32-115 | 16 | 5 | 1.1 | 2900 | 380 | 50 | |||
| ZBF32-125 | 20 | 5 | 1.5 | 2900 | 380 | 50 | |||
| ZBF40-105 | 40 | 40 | 10 | 10 | 5 | 1.1 | 2900 | 380 | 50 |
| ZBF40-115 | 16 | 5 | 1.5 | 2900 | 380 | 50 | |||
| ZBF40-125 | 20 | 5 | 2.2 | 2900 | 380 | 50 | |||
| ZBF50-125 | 50 | 50 | 12.5 | 20 | 5 | 3 | 2900 | 380 | 50 |
| ZBF50-160 | 32 | 5 | 4 | 2900 | 380 | 50 | |||
ZBF型磁力塑料自吸泵可廣泛用于不含固體顆粒腐蝕液體、強酸、強堿、乙醇、漂白劑、照相液、硝酸、鹽酸、、醋酸、氫氧化納、丙酮、四氧乙烷、海水、鹽水等等
