MERTS800系列VOC在線監測系統
• 能夠完整的存儲十年數據
• 以太網連接進行數據提取形成單獨計算機報告數據
• 規范的數據分析和報告軟件
• 高精度和靈敏度的萃取方法配以精度靈敏度優化減少干擾的技術
• 易于校準和維護
• 易于連接遠程數據和控制系統
• 配置簡單，屏幕顯示在線輔助操作
• 整個系統和分析診斷配以清晰的文本信息
• 全系統和分析診斷清晰的文本消息
• 在線計算報警和超標
• 完整記錄生成報告
檢測對象
• 工業排放有機揮發性廢氣
• 排放管道中總碳?xì)浠衔?THC)及非甲烷總烴(NMHC)、苯系物、二甲基甲酰胺、烷類、烯類及環狀芳香 族碳?xì)浠衔锏亩慷ㄐ苑治?/span>
• 工業區或化工區復雜有毒有害有機物
• 污染源VOCS 在線監測
• 惡臭類有機硫化物在線監測
• 廠界多點無組織排放在線監測
應用行業
• 交通運輸設備制造 • 工業涂裝
• 包裝印刷 • 涂料制造
• 有機化工 • 輪胎制造
• 半導體集成電路 • 家具制造
• 家用電器 • 電線電纜
• 噴漆干洗 • 制鞋
• 合成材料 • 石油化工
SOLAR系列環境VOC在線分析儀是針對環境空 氣VOC的應用，進行24小時/7天連續定性和定量分析，苯系物檢測限可達ppb級。SOLAR 在線色譜分析儀采用技術成熟、性 能穩定的 GC-FID 技術，同時對環境空氣中的痕量組分采用了富集技術。
待分析樣氣通過采樣系統后經過除塵等預處理進入分析儀，分析儀內置工作軟件控制采樣泵和質量流 量計（MFC），通過定量環/預濃縮管進行精確定量，然后由預置程序控制切換膜閥，載氣攜帶樣氣進入色 譜柱進行分離，分離后的組分依次進入高靈敏度檢測器檢測，內置工作軟件自動完成數據采集、分析、處 理、存儲和傳輸。分析儀內置帶溫控切換膜閥，避免高沸點物質殘留；全流路的高精度電子壓力控制系統 提高氣體流路控制精度，保證了數據的重復性和準確性以及儀器長期運行的穩定性。
SOLAR 產品的特點
◆豐富配置：SOLAR 共擁有 5 大系列（A、B、C、D、E）和超過 10 種以上的標準配置，滿足客戶不 同應用場合的需求：從 NMHC,到苯系物，到特征因子，到 PAMS，到 TO14/TO15。
產品代碼 | 產品說明 | 注釋 |
SOLAR-A | 甲烷/非甲烷在線分析儀 |
|
SOLAR-AE | 甲烷-非甲烷及苯系物在線分析儀 | 同時監測甲烷非甲烷和苯系物 |
SOLAR-B | 苯系物專用分析儀 |
|
SOLAR-BE | 苯系物專用分析儀 | 環境空氣富集濃縮 |
SOLAR-BF | 非甲烷總烴 +苯胺 +甲苯 | NMHC + 苯系物特征因子 |
SOLAR-C |
VOC 全組分在線分析儀 | 提供 PAMS 56 種 VOCs 監測，如需 TO-14；TO-15 可以咨詢希戈納專員 |
SOLAR-CE |
VOCs 全組分分析儀 (C2-C6) |
低碳成分VOCs 監測 |
SOLAR-CF | VOCs 全組分分析 (C6-C12+) | 高碳成分VOCs 監測 |
SOLAR-D SOLAR-E | 多種特征因子定制：可基于 A、B、C 技術平臺 防爆定制：可基于 A、B、C 技術平臺 | 具體特征因子組分，咨詢希戈納專員 具體特征因子組分，咨詢希戈納專員 |
◆一體機檢測：實現一臺儀器能同時檢測 THC、NMHC、苯系物以及其 他特征因子。實現一臺機器能同時檢測高碳VOC組分和低碳VOC組分。將兩套檢測器集成到同 一個 6U 的標準機箱內。
◆高靈敏度的檢測器：系統標準配置為 FID 氫火焰檢測器，其監測精度高（檢出限：<1.5pgC/s 12 烷）， 檢測線性范圍好。并具有完善的自動點火和保護功能。
◆ 電子壓力控制EPC：第六代SEPC數字化技術，精準控制氣體流量控制，靈活改變應對不同測量組分的要求。
◆ 優良的微量吸附/脫附技術：雙極吸附/脫附技術，配合雙檢測器和模塊化色譜配置技術可以使檢出下限苯系物:0.1ppb（苯）；NMHC：50ppb(丙烷計)。
◆ 無盲區監測：實現采樣無盲區，避免遺漏任何監測氣體組分的變化（部分機型擁有此功能）儀器內部 集成1個吸附管或外部配置2個相同類型的吸附管：1號管和2號TD管。當任何一個吸附管在進樣的時候，另外一路TD管會處于進樣狀態。從而實現在任何時間都有樣品在進行吸附。在該類配置上，兩個TD管 共用一套色譜柱和檢測器，從而保證系統的在色譜端的一致性。該類技術實現“無盲點采樣"。
◆ 個性化定制：SOLAR 為客戶提供定制化的服務，滿足一廠一策、特征因子監測的需求。依托模塊化和靈活的軟硬件平臺，SOLAR可以快速增加采樣閥、更換色譜柱、開發新的組分測量方法、并通過軟件快速的重新配置和部署，從而完成客戶定制化的要求。
◆ 強大的控制分析軟件：依托希戈納專業的SIGEMS 軟件，為在線儀器量身定制，具有操作簡單、直觀易用、移動風格的用戶界面；同時具備豐富實用的色譜功能庫，提供實驗室級別色譜儀器的譜圖分析處理功 能，如：智能峰面積跟蹤、重疊峰小波處理等多項功能。此外軟件的接口豐富可以配合有線和無線傳輸快速組 網、聯機完成系統自動校準、遠程診斷、遠程分析能力擴充等功能。
◆ 靈活的系統集成：SOLAR可以輕松搭配希戈納的各種樣品預處理和標定設備，快速靈活的組成滿足客戶需求的AQMS或CEMS 系統。提供集成系統的整體解決方案：包括溫度、壓力、流量以及伴熱采集系統，以及供氣、標定、數據采集、控制軟件等。

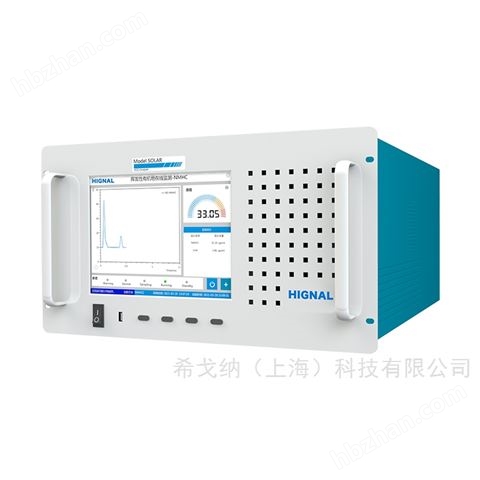

防爆型VOC在線監測儀/防爆型VOC在線監測儀
MERTS800系列VOC在線監測系統技術參數
以SOLAR-AE 為例，其他型號以詳細參數表為準 |
分析方法 | 氣相色譜法氫火焰離子化檢測器 |
分析組分 | 甲烷、總烴、非甲烷總烴、苯、甲苯、乙苯、間-對二甲苯、鄰二甲苯、苯乙烯等 |
測量范圍 | 直接采樣：0-1,10,100,1000,10000,100000ppm |
預濃縮采樣 | 0-1,10,50,100,200,300,500ppb |
最di檢測限 | 直接采樣(以苯計)：25ppb（V） |
預濃縮采樣(以苯計) | 0.1ppb(V) |
零點漂移 | 苯系物通道：0.1% F.S.或 0.2ppb(苯)/24 小時 |
跨度漂移 | ≤0.5%滿量程/24 小時 |
重復性 | ≤2% |
測量周期 | 直接采樣：＜5min |
預濃縮采樣 | ＜40min |
采樣流量及控制 | 約 50ml/min，MFC |
采樣體積 | 200-2000ml，典型值 400ml（可調） |
色譜柱溫度 | 外界溫度+15℃-180℃，控制精度 0.1℃ |
切換閥 | 膜閥，使用溫度范圍 30-180℃（可控溫） |
閥切換方式 | 氣動 |
氣路控制 | 全流路高精度EPC 控制，精度 0.01Psi |
檢測器 | 雙氫火焰離子化檢測器（雙 FID） |
檢測信號線性范圍 | ＞107(+/-10%) |
檢測器保護 | 自動點火，滅火自動切斷氣體和報警功能 |
燃?xì)?/span> | H2，99.999%，30-50ml/min（每一個FID） |
助燃?xì)?/span> | 潔凈空氣，300-500ml/min（每一個 FID） |
載氣 | N2，99.999%，30-50ml/min 和除烴潔凈空氣，30-50ml/min |
軟件和控制 |
內置工業電腦 | Intel 雙核主機，4G 內存，64G 固態硬盤(WIN7) |
儀器反控軟件 | 內置系統控制軟件，自動完成采樣、分析和周期性校準/系統響應測量，可實現系統 7x24 自動無人運行與自動校準，老化等功能 |
遠程控制 | 支持，可做參數設定、編輯及結果處理等操作。 |
快捷鍵 | 支持（可自定義） |
數據導出 | 支持 MS EXCEL, CSV, TXT |
狀態指示 | 軟件動態顯示運行狀態 |
控制顯示 | 可直接顯示色譜圖、校準曲線、參數表格、運行狀態和錯誤信息 |
報警信息 | 自診斷報警 |
基本信息 |
安裝 | 標準 19"機柜 |
尺寸/重量 | 667mm（L）×482.5mm（W）x 266mm（H），6U，～30kg |
電源要求 | 220VAC±10%，50-60Hz, 功率1000W |
操作溫度 | 0℃-40℃，5-95%無凝結 |
儲存溫度 | -20℃到 75℃ |
接頭尺寸和類型 | 1/4"Swagelok 不銹鋼卡套螺紋 |
儀器接口 | RS485,RS232,Ethernetx2,無線網絡(可選),USBx3,VGA 擴展, 3G/4G 網絡遠程診斷（選配） |
觸摸屏 | 10"（標配） |
通訊方式 | Modbus TCP（標配）Modbus RS-485（標配） Modbus RS-232（標配） 0-1V 模擬信號（選配） 4-20mA 模擬信號（選配） |
特殊定制 | GC-FPD（硫化物監測） |
GC-ECD（鹵代烴監測） |
