一、 概述-CE 認證嵌入式三相電表

AMC系列智能電量采集監控裝置，是一款專為電力系統、工礦企業、公用設施及智能大廈等多元化場景的電力監控需求量身打造的智能儀表。該裝置集成了全面而精準的電力參數測量功能，覆蓋單相或三相的電流、電壓、有功功率、無功功率、視在功率、頻率及功率因數等核心指標，同時支持電能監測與考核管理，為電力系統的精細化運維提供了堅實的數據基石。CE認證電表

在接口功能方面，AMC系列裝置展現了靈活性與兼容性，提供了多樣化的選擇以適配不同用戶的特定需求：配備RS485通訊接口，采用MODBUS-RTU協議，確保了通訊聯網管理的高效與便捷；4-20mA模擬量輸出與測量電參量精準對應，無縫對接DCS等系統接口的嚴格要求；開關量輸入與繼電器輸出的配置，則實現了斷路器開關的“遙信"與“遙控"功能，進一步推動了電力系統的自動化進程。

該裝置采用高亮度LED/LCD顯示界面，搭配直觀的按鍵操作，使得參數設置與控制變得簡單快捷，尤其適用于實時電力監控系統的快速部署與高效應用。AMC系列智能電量采集監控裝置以其智能化、數字化的顯著特性，可直接替代傳統電力變送器及測量儀表，成為前端采集元件的優選方案。目前，該儀表已廣泛應用于各類控制系統、SCADA系統及能源管理系統中，充分展現了其性能與廣闊的應用前景。

二、 技術參數-CE 認證嵌入式三相電表

三、 電表特點

1、全面支持全電力參數測量，涵蓋電壓（U）、電流（I）、有功功率（P）、無功功率（Q）、視在功率（S）、功率因數（PF）以及頻率（F）；同時，具備2至31次分次諧波測量功能，為電力系統的精準分析提供數據支持；

2、支持雙向有功、無功電能計量，滿足不同方向電能計量的需求，為電力費用的準確核算提供可靠依據；

3、內置復費率功能，支持14個時段、4套費率的靈活設置，可根據實際用電情況調整費率策略，實現用電成本的精細化管理；

4、具備事件記錄、需量以及極值統計功能，能夠詳細記錄電力系統的運行事件，準確統計最大需量及極值數據，為電力系統的運行分析與優化提供重要參考；

5、支持二路開關量輸出及四路開關量輸入，且可靈活配置為報警輸出，滿足電力系統對開關量信號的多樣化需求，提高系統的安全性和可靠性；

6、針對AMC96型號，支持兩路模擬量輸出，用戶可根據實際需求任意配置對應輸出的電參量，實現與各類系統的無縫對接；

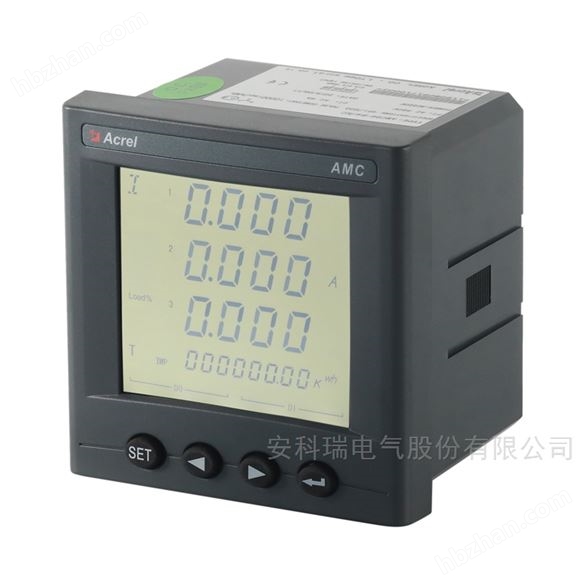

7、采用液晶顯示技術，背光延時關閉時間可自由設定，滿足不同使用場景的需求。液晶屏幕除顯示電參量、電能值外，還能直觀顯示當前負載率信息，使用戶能夠?qū)崟r掌握電力系統的運行狀態；

8、支持Modbus RTU規約與DL/T645 - 07規約自適應，波特率可在1200bps至38400bps范圍內自由設置，奇偶校驗位也可根據實際情況進行配置，確保與各類上位機系統的穩定通信。

四、 安裝及接線

4.1 外形尺寸

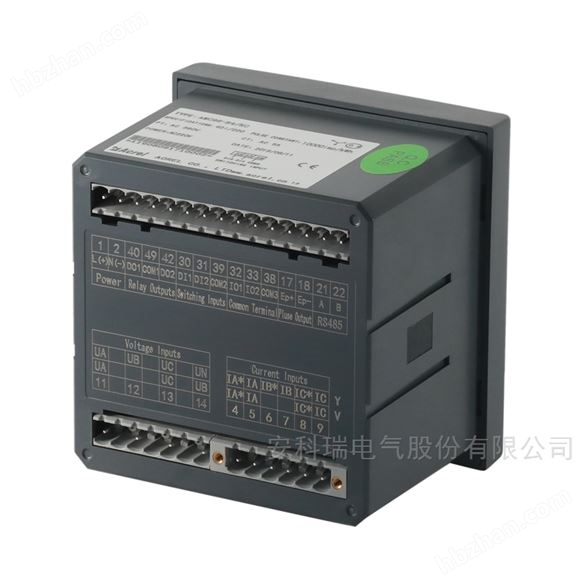

4.2 接線指導
