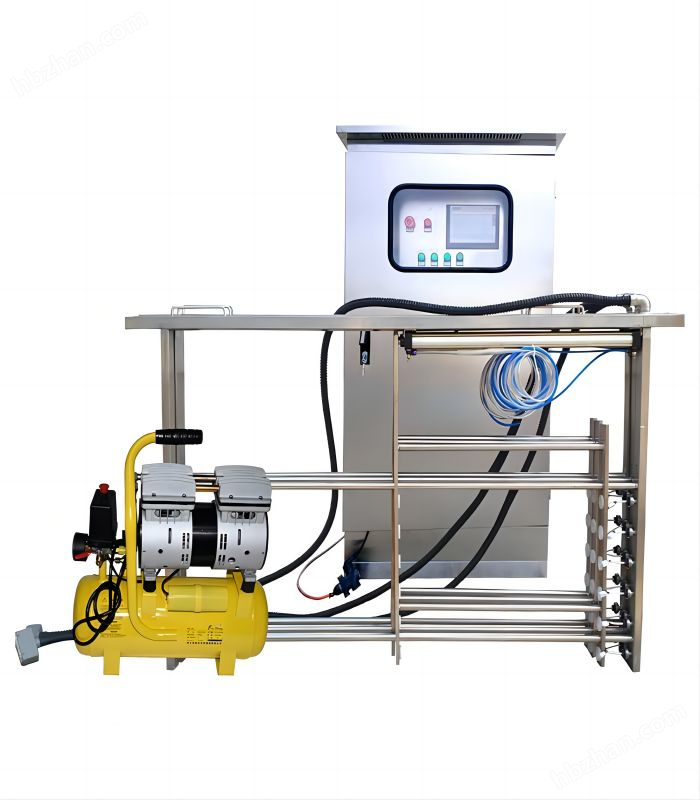

明渠紫外線水處理殺菌設備系統結構

1、紫外線消毒模塊 2、電子鎮流器模塊 3、遠程自動控制 4、自動清洗系統

5、水位控制系統 6、輔助設備

各個系統模塊介紹（明渠紫外線水處理殺菌設備）

明渠式紫外線消毒器

明渠式紫外線消毒器采用模塊化設計，每個紫外線消毒模塊由一個不銹鋼燈架、若干紫外燈管、高透射率石英套管、自動清洗系統、配電系統以及數據采集系統組成。整個紫外線消毒系統由若干明渠式紫外線消毒器組成，便于安裝、運行及維護。

該設計優點：模塊所用材質均為耐腐蝕的316L、304不銹鋼，整個系統中燈管插座、供電插座及紫外燈電線均封閉在紫外燈模塊組件內，不會暴露于污水和紫外光水中。整個模塊支架為316、304不銹鋼制造并安裝在明渠的污水上方，每個模塊單獨設置，并無需緊固地懸掛在明渠內污水的上方，因此在更換燈管或石英套管時，每個模塊能單獨被吊起且不影響其他模塊。

模塊燈座結構采用最新設計，結構符合流體力學特點，有效減少紫外模塊對水流的損失，具有良好的密封性能，保障了使用的安全性。

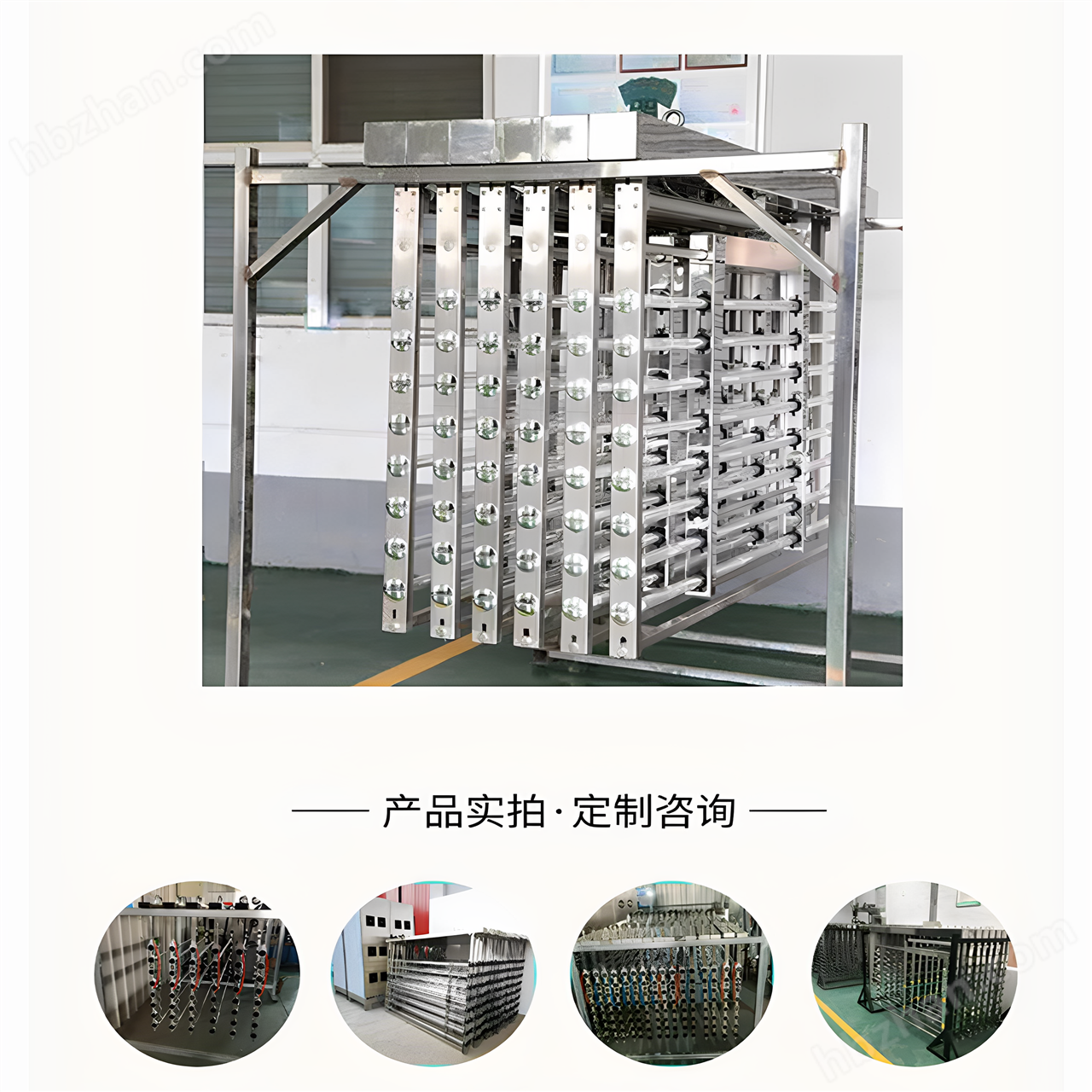

紫外線消毒框架

明渠式紫外線消毒器采用模塊化設計，每個框架由一個不銹鋼燈架組成。由紫外線框架組成紫外線模塊組，而整個紫外線消毒系統由若干紫外線模塊組組成，便于安裝、運行及維護。

紫外線燈管

明渠式紫外線消毒器采用的紫外線燈管單只燈管功率為155W-320W，有效紫外輸出達到40%以上，燈管額定壽命大于9000小時。

石英玻璃套管

石英套管均采用石英燈管套管標準，具有純高度、高透射率（90%）等優點。該石英套管適用于汞燈及其它石英材料燈管。在明渠式紫外線消毒器系統中，將紫外燈管多重密封于高透射率的石英玻璃套管中，并在內部接線，外壁使用防水材料，保證紫外燈管之間處于絕緣狀態。

電子鎮流器模塊：明渠式紫外線消毒器系統的另一優勢是電子鎮流器穩定性和散熱效果好，鎮流器根據用戶的需求設計制作成機柜式的安裝方式。

機柜式安裝特點：電子鎮流器安裝于獨立的鎮流器柜中，防止塵埃進入和電子元件的損壞，柜內可設有冷卻系統。柜體材質采用201/304/316不銹鋼材質，室外柜體可做防雨機箱。

電子鎮流器模塊與電源接線電箱相連。電源接線電箱接受中央控制柜輸送給每個紫外線消毒模塊的電源。

報警系統：在故障發生時，該報警裝置可通過聲音、光線向用戶指出何種故障及故障位置，對紫外燈管故障可指明到任何一只燈管回路。

紫外光強探頭：紫外光強探頭安裝水下，每組明渠式紫外線消毒器配備一個紫外探頭，以傳輸紫外光強數據。紫外探頭可監測由于污水透射率變化以及燈管壽命老化而造成的紫外輸出強度的變化。

自動清洗系統：污水紫外消毒的效果經常受到燈管表面結垢的巨大影響，使紫外強度大幅度下降。在不影響工況的情況下對燈管表面進行在線自動清洗。機械自動清洗系統在整個清洗過程中保證被清洗燈管和模塊照常工作。該方式優點：1、采用氣動清洗較其他方式更可靠、清潔、環保。2、可避免對消毒模塊在石英套管清洗時人工干預而中斷正常消毒。
