電動高壓鍛造球閥選型要點

【資料簡介】

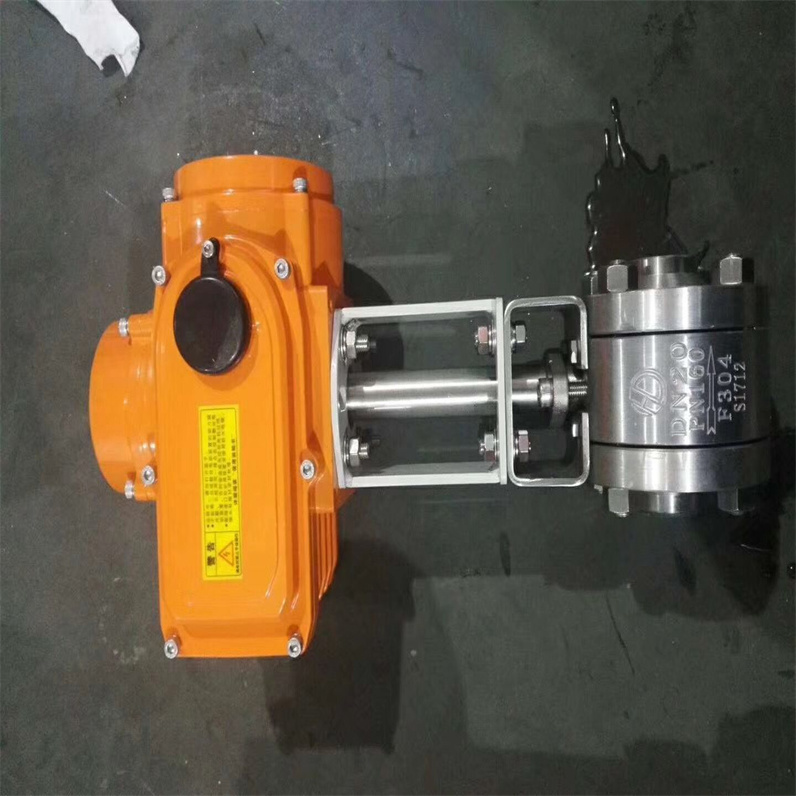

電動高壓鍛造球閥選型要點

高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

電動球閥的技術參數與選型要點對于確保閥門在特定應用中的性能和可靠性至關重要。以下是對這些方面的詳細闡述：

一、電動高壓鍛造球閥選型要點電動球閥的技術參數

電動球閥的技術參數通常包括以下幾個方面：

1. 公稱通徑：DN10~300mm（或更大），具體取決于閥門的設計和制造標準。

2. 公稱壓力：常見的公稱壓力范圍包括PN1.6、2.5、4.0、6.4以及更高壓力等級的定制選項。

3. 電源與執行機構：

• 電源電壓通常為AC200/220V、50/60Hz，但也可能包括其他電壓和頻率選項。

• 執行機構可以是電子式電動執行機構，如PSQ、HQ、UNIC、361RS等系列，具有不同的輸出力矩和動作范圍。

• 泄漏量：

• 軟密封通常實現零泄漏。

• 硬密封的泄漏量通常小于或等于額定流量的10^-5。

• 動作時間與流量特性：動作時間可能包括15秒、30秒或60秒等選項，流量特性通常為快開特性。

• 介質溫度與壓力：

• 介質溫度范圍取決于密封面和驅動電機的材料，例如PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃。

• 工作壓力范圍取決于公稱壓力和閥門的設計。

• 防護等級與防爆性能：

• 防護等級通常相當于IP-65或更高。

• 防爆型電動球閥具有特定的防爆等級和外殼防水級別（如IP67）。

二、電動球閥的選型要點

在選擇電動球閥時，需要考慮以下關鍵要點：

1. 使用工況與介質特性：

• 考慮工作壓力、工作溫度、介質的腐蝕性能、是否含有固體顆粒以及介質的易燃易爆性。

• 根據介質的流量、壓力降和泄漏要求選擇合適的閥門類型和密封材料。

• 閥門類型與結構：

• 根據管道系統對流量特性的要求選擇適當?shù)碾妱忧蜷y類型（如V型球閥適用于含纖維、微小固體顆粒的介質）。

• 考慮閥門的連接方式（如法蘭、焊接等）和尺寸要求。

• 電動執行機構與控制方式：

• 根據自動化控制系統的要求選擇合適的電動執行機構類型和控制方式（如4~20mA、0~10mA或1~5VDC電流信號或電壓信號控制）。

• 考慮執行機構的輸出力矩、動作時間和可靠性要求。

• 附加要求與可靠性：

• 考慮對產品的可靠性、使用壽命和電動裝置的防爆性能等的附加要求。

• 選擇具有良好售后服務和技術支持的供應商和品牌。

綜上所述，電動球閥的技術參數和選型要點涵蓋了多個方面，包括使用工況與介質特性、閥門類型與結構、電動執行機構與控制方式以及附加要求與可靠性等。在選擇電動球閥時，需要綜合考慮這些因素以確保閥門在特定應用中的性能和可靠性。

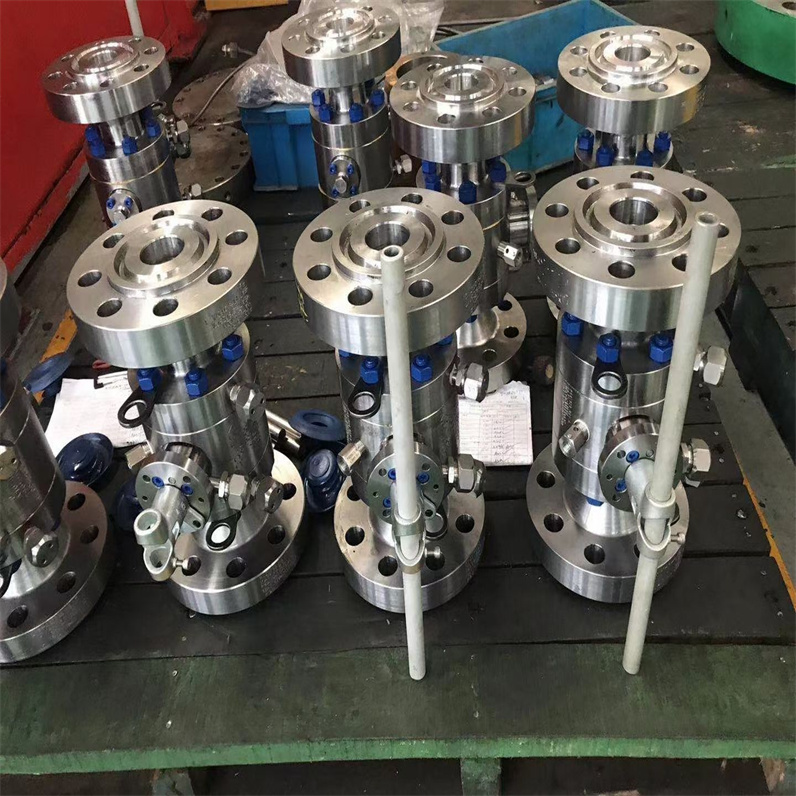

電動高壓鍛造球閥選型要點產品特點

CJZQ高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。在不同國家和地區，電動球閥的標準可能會有一些差異。以下是一些國家和地區常見的電動球閥標準：

一、美國：

美國常用的電動球閥標準包括ANSI/ASME B16.34（閥門設計和制造）、API 6D（管道線路球閥）、API 6FA（閥門耐火試驗）和API 607（閥門耐火設計和測試）。

二、歐洲：

歐洲常用的電動球閥標準包括EN 12516-1（閥門設計和制造）、EN 12570（電動球閥安全要求）、EN 558-1（閥門標記和技術要求）和EN 1349（閥門密封性能試驗）。

三、中國：

中國常用的電動球閥標準包括GB/T 12237（電動執行機構安全要求和試驗）、GB/T 19672（剛性球閥）、GB/T 12234（金屬球閥）、GB/T 12236（塑料球閥）和GB/T 21465（電動球閥技術條件）。

四、日本：

日本常用的電動球閥標準包括JIS B 2064（閥門試驗方法）、JIS B 2071（閥門標準規格）和JIS B 2220（閥門連接尺寸）。

這些標準在設計、制造、測試和安全等方面都規定了具體的要求和試驗方法，以確保電動球閥的質量和性能符合相應的標準。

? 電動高壓鍛造球閥選型要點使用注意事項

使用電動（或氣動）球閥時，需留意其溫度和壓力限制。這些限制通常在銘牌上標明，指示球閥在最大和最小操作溫度下所允許的最大操作壓力。特別地，當使用PTFE或RTFE材質的閥座和密封件時，操作溫度應控制在150度至200度之間。對于其他類型的閥座和密封件，其操作溫度需經KI工廠的審核。此外，低溫閥的公稱壓力等級（PN）標明了閥在正常溫度下的最大工作壓力。例如，PN4.0表示其操作溫度在-290C至380C時的最大工作壓力為40Bar（4.0MPa）。同時，還需參考電動或氣動執行機構的相應說明書，以確保安全、有效地使用球閥。

? 工作原理

氣動球閥憑借氣動執行器的旋轉90度操作和微小的轉動力矩，即可實現緊密關閉。其閥體內腔設計得平等，為介質提供了阻力極小、直通無阻的流道。盡管球閥最初主要被用于開閉操作，但近年來，其設計已擴展至節流和控制流量領域。球閥以結構緊湊、操作簡便、易于維護為特點，適用于多種工作介質，包括水、溶劑、酸以及天然氣等，同時也能應對惡劣條件下的介質，例如氧氣、過氧化氫、甲烷和乙烯等。閥體既可以是整體式，也可以是組合式。

02應用與作用

? 應用與作用

氣動球閥通過旋轉閥芯來控制閥門的開啟與關閉，其操作輕便、體積緊湊，適用于大口徑管道。該閥門密封性能可靠，結構簡單易懂，便于日常維護。由于密封面與球面常保持閉合狀態，因此不易受到介質沖蝕的影響。氣動球閥在多個行業領域中得到了廣泛的應用。值得一提的是，氣動球閥與旋塞閥屬于同一類型，但不同的是，其關閉件采用了球形設計，通過繞閥體中心線旋轉來實現開啟和關閉功能。

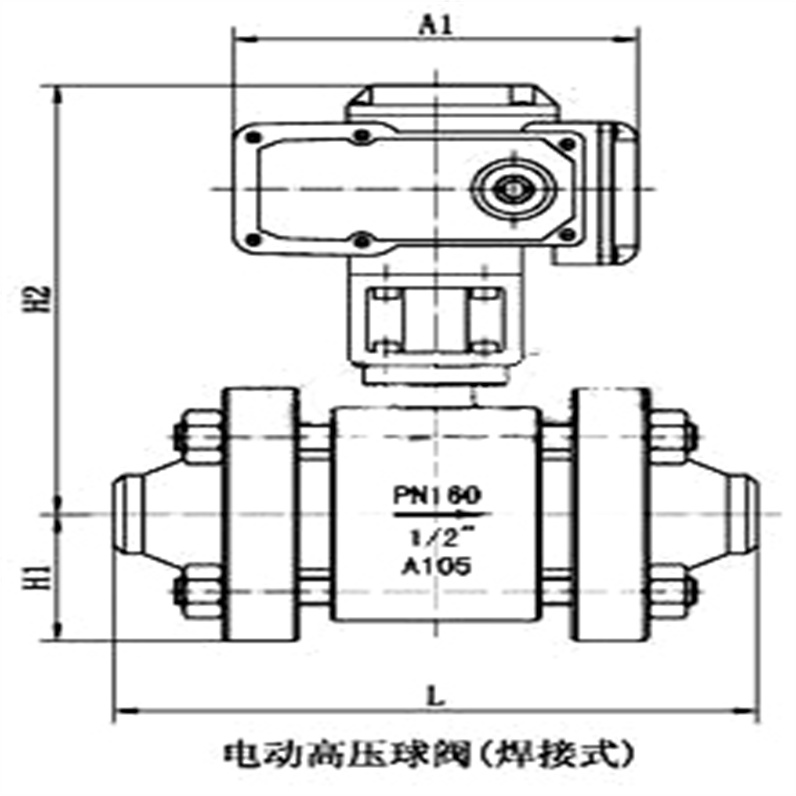

電動高壓鍛造球閥選型要點外形結構圖



電動高壓鍛造球閥選型要點主要外形尺寸

型號	D1	D2	D3	L1	L2	L3	L4	L5	H	S
CJZQ-H10L	Ф9	Ф20	M27×1.5	100	62	14	2	105	86	46
CJZQ-H15L	Ф14	Ф22	M30×1.5	105	64	16	2	147	99	52
CJZQ-H20L	Ф18	Ф28	M36×2	121	74	18	2.5	185	108	60
CJZQ-H25L	Ф23	Ф35	M42×2	135	80	20	2.5	185	118.5	70
CJZQ-H32L	Ф30	Ф40	M52×2	160	96	22	2.5	240	137	84
CJZQ-H40L	Ф38	Ф45	M60×2	180	106	24	2.5	240	148	96
CJZQ-H50L	Ф48	Ф55	M72×2	205	105	26	2.5	240	172	120















04電動高壓鍛造球閥選型要點安裝與調試

? 安裝步驟與注意事項

在安裝氣動球閥時，需要遵循一定的步驟和注意事項，以確保閥門的正常工作和長期使用。首先，要確保閥門及其附件的完好無損，并按照安裝說明進行正確的安裝。其次，在安裝過程中，要注意閥門的密封性能，確保各密封面緊密貼合，避免泄漏。此外，還需要根據實際工作條件，選擇合適的安裝位置和支撐方式，以確保閥門的穩定性和可靠性。最后，在安裝完成后，進行必要的調試和檢查，確保閥門能夠正常工作并滿足使用要求。

在調試過程中，需要注意觀察閥門的操作性能和密封效果，及時調整和優化。同時，還需要對閥門進行必要的維護和保養，定期檢查和更換易損件，以延長其使用壽命。通過正確的安裝、調試和維護，可以確保氣動球閥在各種工作條件下都能穩定、可靠地工作。

05電動高壓鍛造球閥選型要點維修與保養

? 維修與保養

閥門的耐用性和免維修期長短，主要取決于幾個關鍵因素：是否處于正常的工作環境、溫度與壓力的比例是否和諧，以及腐蝕數據是否合理。閥門的維護需注意環境條件，清洗劑和潤滑脂的選擇要與工作介質兼容。

1）、在拆卸氣動管路球閥之前，必須先釋放其前后的壓力。

2）、拆卸與再裝配過程中，應特別注意保護密封性零部件，特別是非金屬部件，如O型圈等，建議使用專用工具進行操作。

3）、重新裝配閥體時，螺栓應對稱、逐步且均勻地擰緊，以確保閥門的正常工作。

4）、清洗劑的選擇至關重要，它必須與氣動管路球閥中的橡膠、塑料、金屬部件以及工作介質（例如燃?xì)猓┑染嗳?。例如，?dāng)工作介質為燃?xì)鈺r，可以使用汽油清洗金屬部件，而非金屬部件則建議使用純凈水或酒精進行清洗。

5）、對于分解下來的單個零件，可以采用浸洗的方式進行清洗。若零件上仍殘留有非金屬部件，則應使用浸有清洗劑的干凈綢布進行擦洗，并確保清洗過程中去除所有粘附在壁面上的油脂、污垢等。

6）、清洗非金屬部件時，應迅速從清洗劑中取出，避免長時間浸泡。

7）、清洗完成后，需等待被洗壁面的清洗劑揮發后才能進行裝配，且不應長時間擱置，以防生銹或被灰塵污染。

8）、新零件在裝配前也必須清洗干凈。

9）、潤滑是的一環。應選用與氣動管路球閥金屬材料、橡膠件、塑料件及工作介質均相容的潤滑脂。例如，當工作介質為燃?xì)鈺r，可以使用特221潤滑脂。潤滑脂應涂抹在密封件安裝槽的表面、橡膠密封件以及閥桿的密封面和摩擦面上。

10）、在裝配過程中，應確保無金屬碎屑、纖維、油脂（規定使用的除外）、灰塵等雜質或異物污染、粘附或停留在零件表面上或進入內腔。
