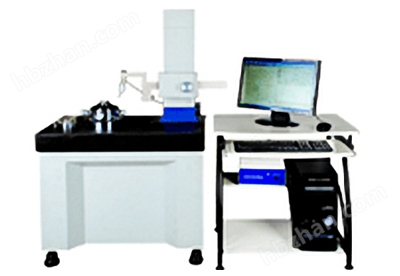

RS360C型圓柱度儀

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱東莞市嘉騰儀器儀表有限公司
品牌
型號
所在地
廠商性質其他
更新時間2025/8/6 14:32:47
訪問次數68

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

東莞市嘉騰儀器儀表有限公司始建于2005年，是集精密光學儀器、自動化控制系統研發、設計、制造、銷售、服務于一體的*企業。公司在擁有四家貿易公司，一家綜合性科研中心，一家現代化生產基地。

公司充分發揮光學和自控技術領域的科技人才優勢，產品開發與產品科技含量已深受行業內外同行與客戶認可；JATEN產品品牌已發展成為深具競爭力的品質自主品牌！

公司依托科技人才優勢以光學測量儀器、可靠性測試方案、自動化生產設備、物流周轉箱為主的系列產品開發，形成同行產品系列多樣化及一站式光學測量解決方案制造商。公司自主研發制造的影像測量儀、三坐標測量機、測量投影儀、工具顯微鏡、全自動點膠機、視覺點膠機等多系列產品，多年來已經遠銷世界多個國家和地區,深受用戶好評與信賴!

展開顯示更多內容

產品簡介在線詢價

應用領域： RS360系列圓柱度儀（圓柱度影像測量儀）是RS36５系列圓柱度儀（圓柱度測量儀）的簡化型，與RS365系列圓柱度儀（圓柱度測量儀）比，Ｒ向?qū)к壘嚷缘停蚁驘o光柵計數，在功能上，與RS365系列圓柱度儀（圓柱度測量儀）比，少了直徑測量、大錐度測量、端面直線度測量；在操作方式上，Ｚ軸數控，Ｒ向手動。價格接近日系低端圓度儀產品，而性能遠遠超越日系低端圓度儀產......

RS360C型圓柱度儀產品信息

RS360C型圓柱度儀（圓柱度測量儀）技術描述

一、RS360C型圓柱度儀（圓柱度測量儀）技術特點

u的補償算法，對Ｚ軸精度進行補償

u可評定錐形柱體的輪廓度（小錐體）

u氣浮運動軸系,精度保持長久

uZ軸光柵計數

u關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久

u的高精度采集控制系統，控制系統所有電路按標準設計、生產及驗收，能在-70。C ～+70。C的溫度區間

內穩定工作

u模塊化設計使用戶維護成本降至
u嵌入式PC保證用戶連續工作，性能超越工控機

二、RS360C型圓柱度儀（圓柱度測量儀）測量能力

2．1 評價項目-與進口圓柱度儀（圓柱度測量儀）同樣的多要素測量方式
各種環形零件的圓度、圓柱度、同軸度、同心度、平行度、垂直度、跳動、圓柱體母線的直線度、圓柱體端面的跳動、平整度
圓度評定方式(4種)：最小區域法、最小二乘法、最小外接圓法、內切圓
圓度濾波檔位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250
濾波形式：高斯（ISO標準）、2RC

可按要求定制1500rpa的濾波器
2．2 分析能力
波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析

2.3測量范圍

回轉直徑：Ф320mm （可擴展至600mm，需定制周期)

有效測量高度：200mm(可擴展至500，需定制周期）

承載：23Kg(可選配43Kg,68Kg，更大需定制周期）

三、RS360C型圓柱度儀（圓柱度測量儀）技術指標

主軸回轉精度：(±0.025+5H/10000)μm

立柱精度（補償后）：0.07μm /100mm,全長0.1μm

立柱對軸心回轉中心線的平行度（補償后）：0.2μm 全長　

立柱有效精度行程：200mm

立柱光柵精度：1μm

R向傳感器量程：±600μm,有效精度0.03μm
