行車虹吸式吸泥機技術說明

行車虹吸式吸泥機技術說明由1 工作橋、 2 驅動行bai走裝置、 3 吸泥系統、 4 撇渣裝置（選擇件）、 5 電控柜、 6 虹吸發生器（虹吸方式）等組成。在斜管沉淀池中使用時，還需安裝池底吸泥架和吸泥吊架。
3.1 傳動裝置：采用軸裝式減速機作為驅動動力，裝在行車兩端梁上，為雙驅動，結構緊湊，裝卸方便，其上設有過載保護裝置，當設備驅動過載時，起停機保護作用（調節壓緊彈簧調節預壓力）。
3.3吸泥系統：采用四臺潛污泵作為吸泥動力，裝在行車平臺上，與排泥管路相連。行車沿池長方向運行時，潛污泵將池底沉淀污泥吸至管道中，經排泥管路排列到泥槽內。
3.4撇油裝置：吸泥機上裝有撇油刮板將池體內漂浮的浮油刮集到池體的兩端，再由池體兩端的排油裝置排除。
3.5排泥管路：與潛污泵相連，用來排除排污泵吸至管路中的污泥。

 行車虹吸式吸泥機技術說明

1、在平流池兩側壁頂預留軌道鋼預埋鐵，一米一塊，每塊預埋鐵上在兩端制作螺栓和壓板，以便于壓牢鋼軌。 2、將設備吊至平流池上，周邊傳動刮泥機四個行走輪安放于鋼軌上，按基準線找平，校核安裝尺寸。 3、滑動電纜及電器安裝，將吊電纜用吊環傳入鋼絲繩，把鋼絲繩拉緊，固定在兩頭的立柱上。穿接主電纜，通電調試行走情況，安裝行程開關及觸碰塊，根據回車位安裝防掉車擋板。 4、試車，在安裝結束后空車運轉至少不間斷運行8小時，時刻檢查行車是否有掉軌現象，一經發現及時停車處理，防止設備掉入池中。 5、吸泥管和排泥管管道安裝，從吸泥泵的入口處開始自上往下安裝管道及吸泥嘴，吸泥嘴至池底距離為10~20mm。數臺吸泥泵匯總至一條出泥管道排入平流池外側污泥溝中。 6、進水試泵，在試車運行無問題后，向池內注水，水位要求高于吸泥泵泵頭30mm，邊進水邊開泵，觀察排泥口出水情況。 為便于吸泥機的正常運轉，安裝時需使四個行走輪在矩形的兩條平行邊上。軌道鋼須在矩形的兩條邊上且在同一個水平面上。

一、簡介

行車虹吸式吸泥機技術說明是沉淀池常用的機械排泥裝置之一，廣泛用于給排水工程設置于地表或半地下的平流式沉淀池沉積污泥的刮吸排除，尤其適用于斜管（板）矩形沉淀池的沉淀污泥排除。該機可邊行走邊吸泥，可依據污泥量的多少調節排泥次數。

二、泵吸式吸泥機工作原理

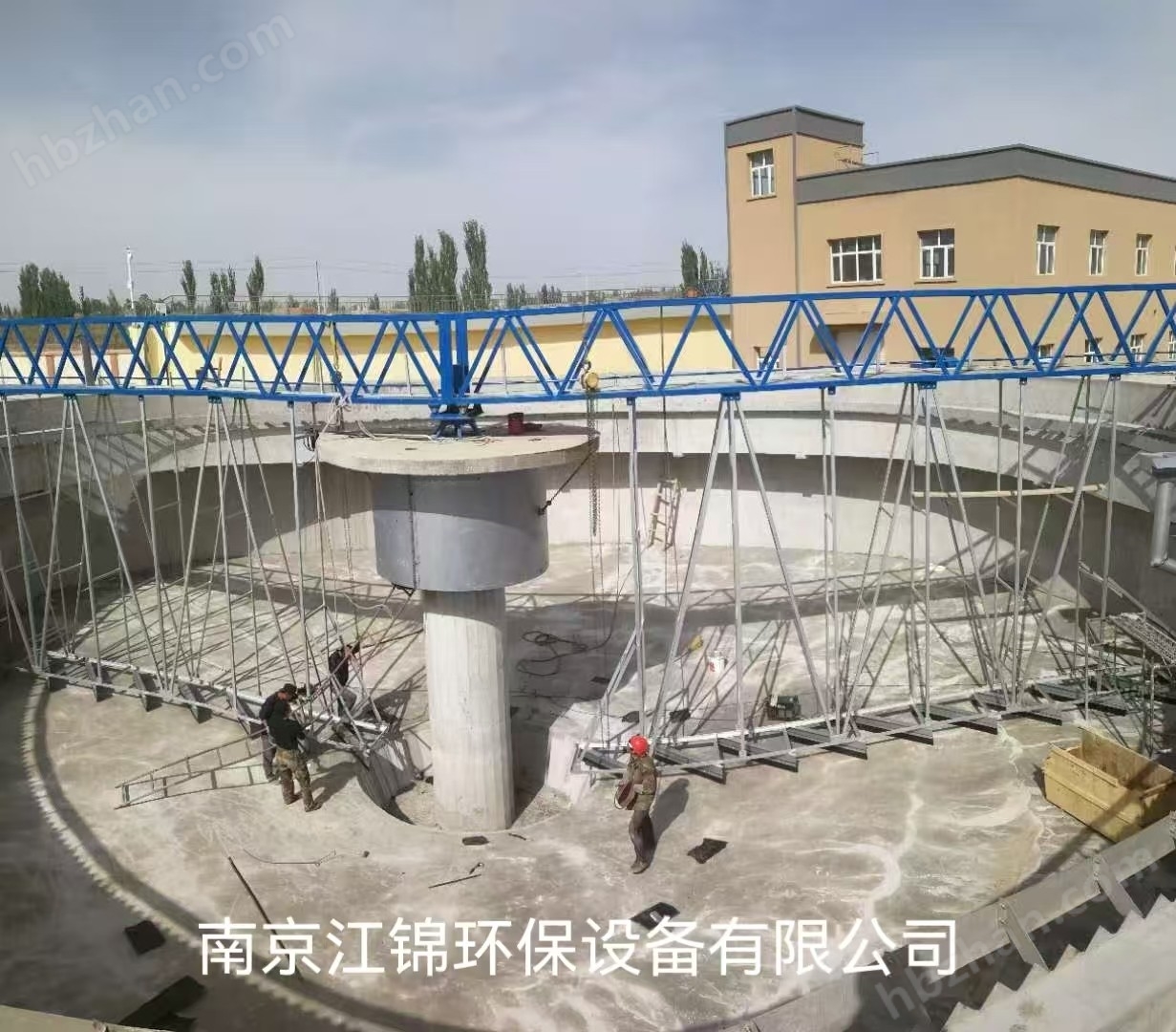

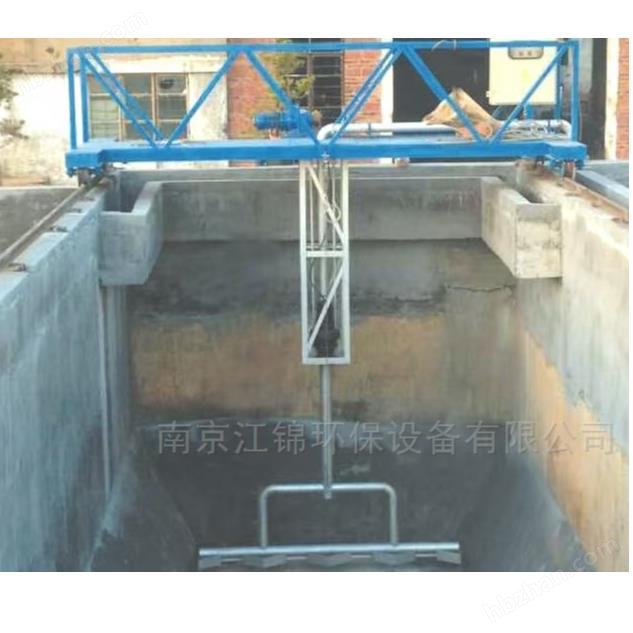

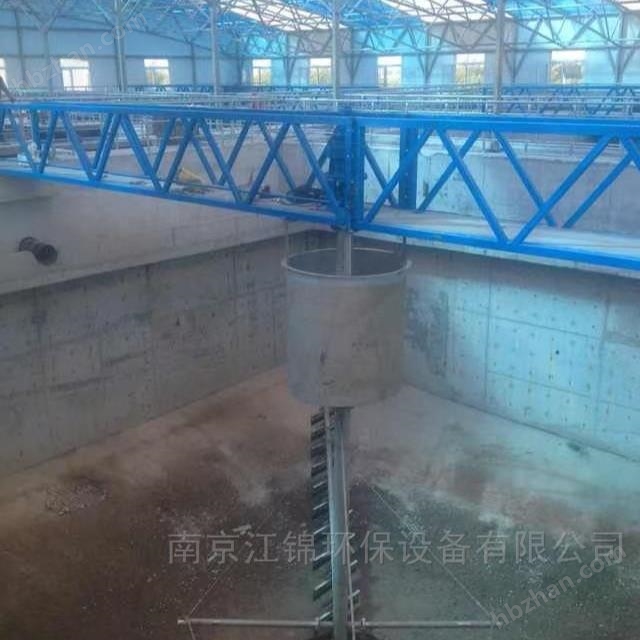

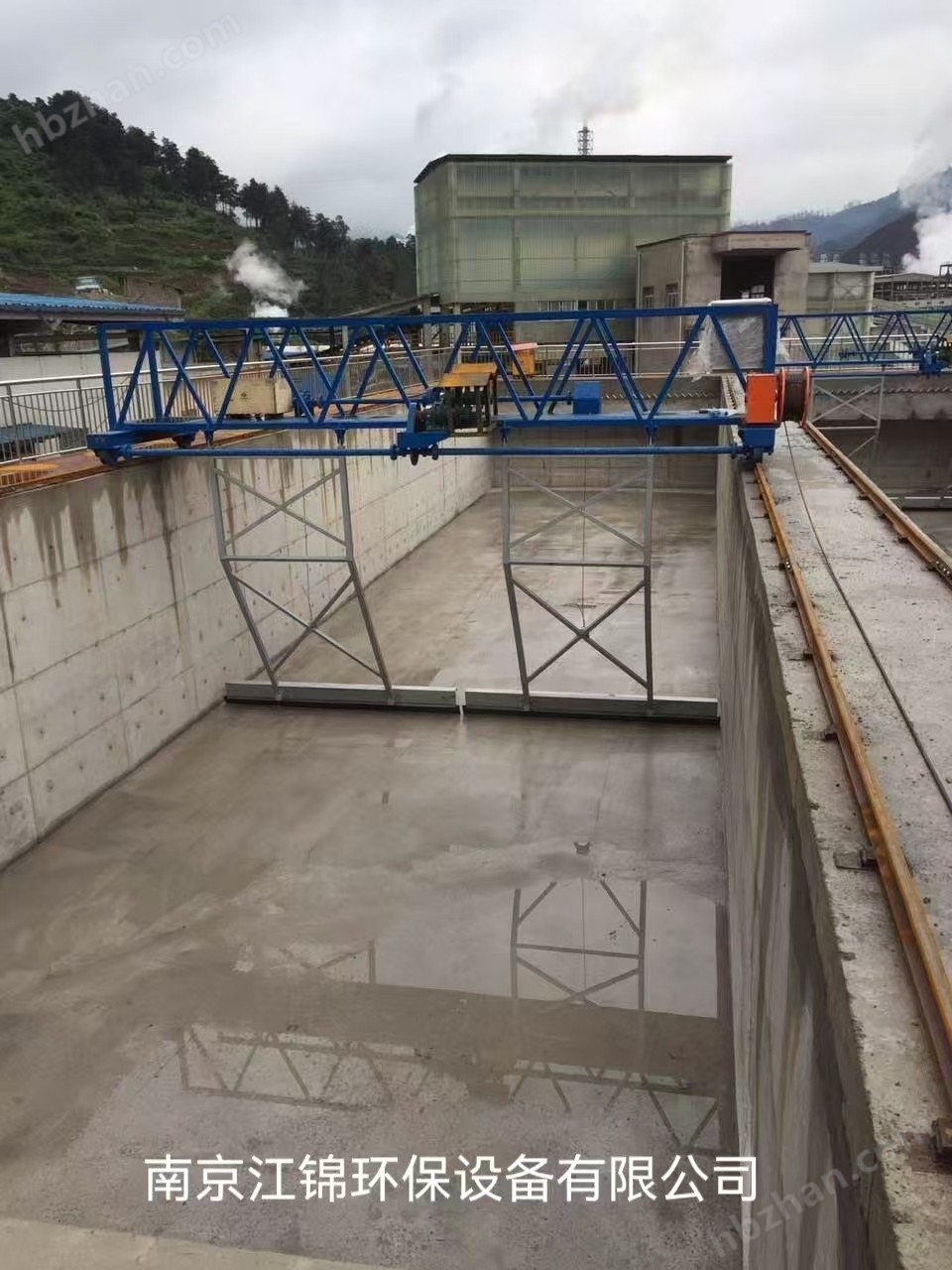

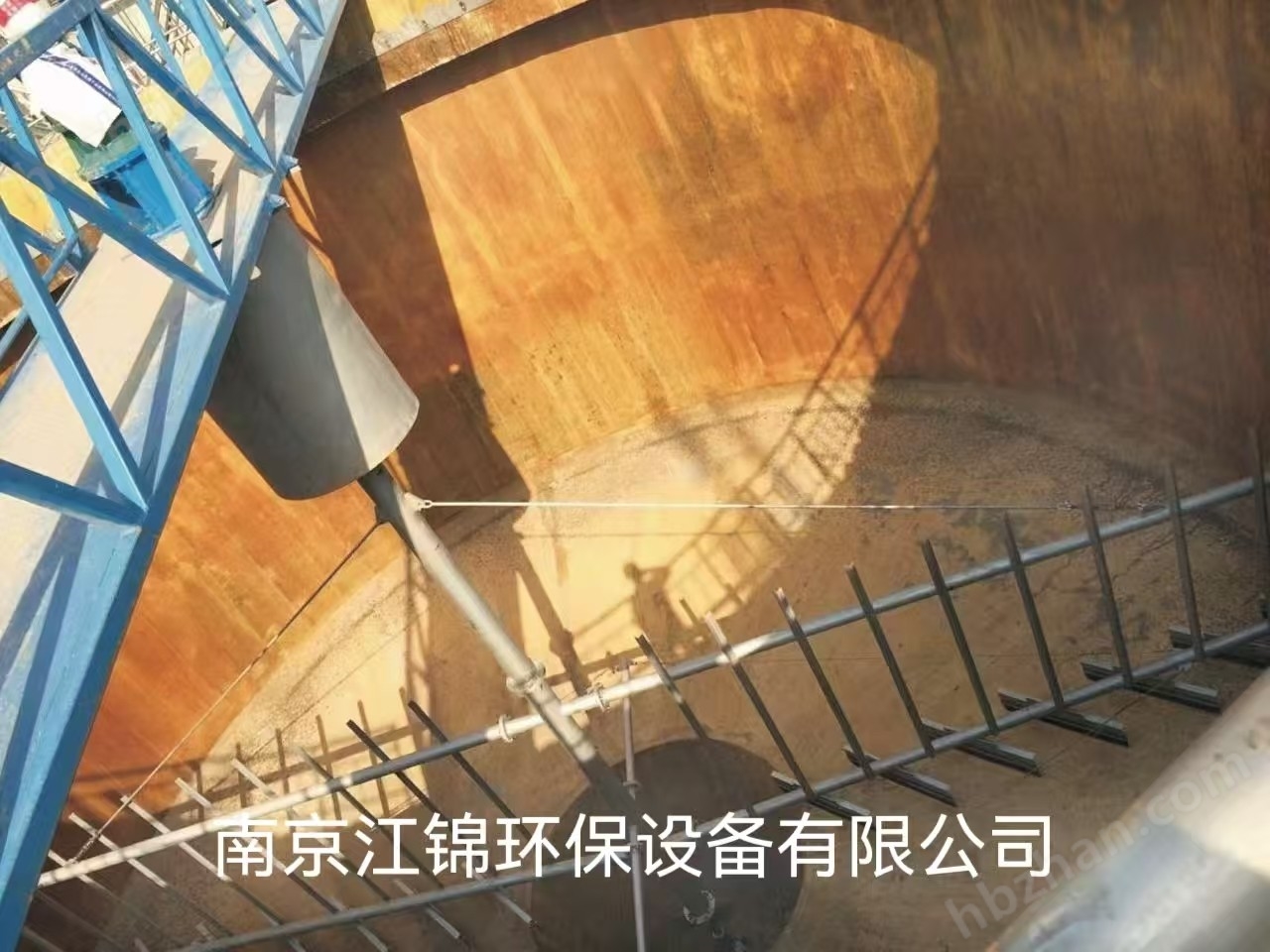

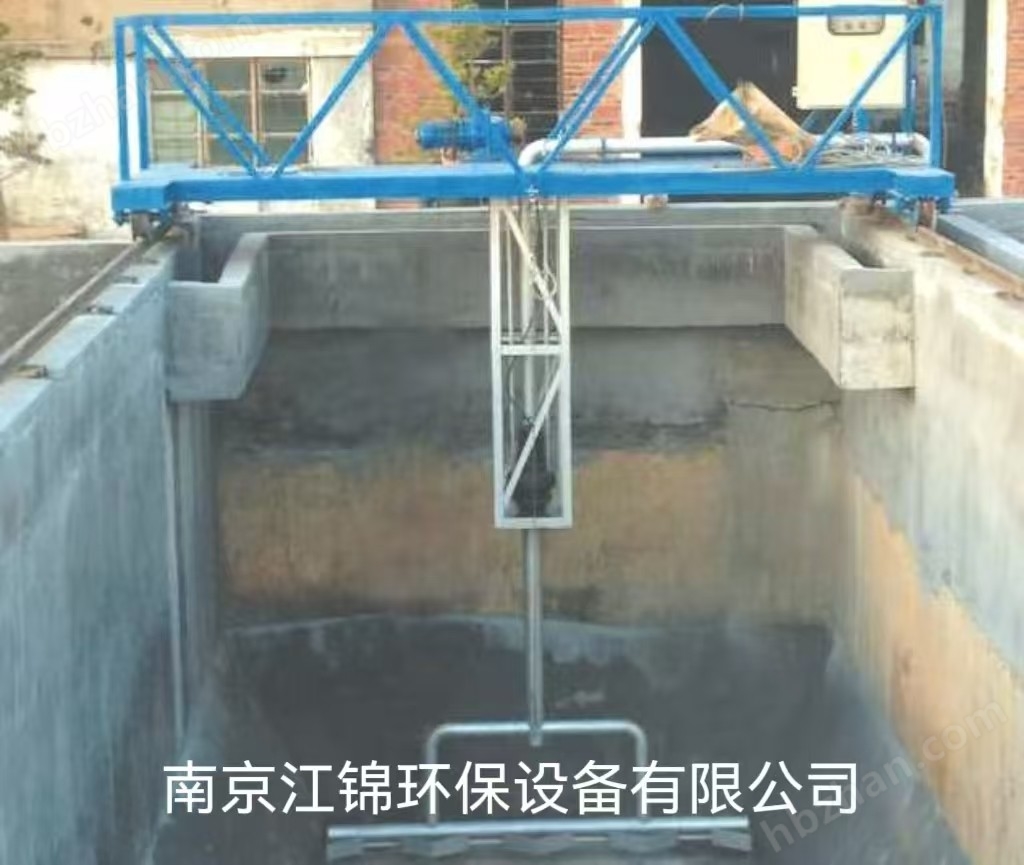

行車式泵吸吸泥機主要由工作橋、吸泥管、排泥管、潛水污泥泵、驅動機構、電氣控制柜等組成。本設備由四點支撐行走大梁橫跨在斜管沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌，吸泥機從池的一端運行到池的另一端，邊行走邊吸泥，撞到一端行程控制開關后，改變方向，返回到原出發端；撞行程開關，停車；停車時間由時間繼電器控制（1min～12h），完成一個工作周期。

三、主要特點

1、設備結構合理，維護管理方便。

2、運行效果穩定，工作安全可靠。

3、簡化了池結構，降低工程投資。

4、集泥效率高，排泥效果好，不易產生沉淀污泥逸散現象。

5、吸砂泵采用無堵塞的潛污泵，污物通過能力強。

6、配電箱分體設計，具有手動或自動控制開關。

四、泵吸式吸泥機主要結構特點

行車式泵吸泥機主要由桁架、吸泥管、集泥板、排泥管、潛污泵、驅動機構、控制柜等組成。

行車吸泥機的行車架為鋼結構，由主梁、端梁、水平桁架及其他構件焊接而成。

主梁采用型鋼焊接制成，具有結構簡單、性能穩定的特性。

B、工作橋設計具有足夠的剛度和強度，可承受強大的刮泥扭矩外，能承受懸掛的全部設備重量及300kg/m2活動荷載，工作橋的撓度控制在池寬的1/700范圍內。

C、工作橋?yàn)槿珮蚴?，其長度滿足12m池徑的要求，工作橋上設有欄桿和吊耳，整個橋架的設計制造結實、輕巧、耐用、美觀。

D、工作橋所有接頭、焊縫平整光滑、無毛刺，焊縫強度大于母材強度，整體外形美觀。

驅動裝置，該設備為雙邊驅動，安裝于工作橋端部，驅動裝置主要包括端梁、驅動減速機、電機、、行走輪、傳動軸、軸承座等部分，驅動裝置具有足夠的強度和扭矩，以滿足刮吸泥機的牽引力、驅動裝置可以適應每天24小時連續工作,=。

2端梁：端梁采用不銹鋼制成，保證足夠的剛度和強度承受設備運行時所受的力，結構簡單易于走輪安裝、維修。

2驅動減速機、電機：減速機為擺線針輪減速減速機，通過連軸器與行走輪連接，同心度偏差極小且結構緊湊、傳遞效率高、噪音低，減速機的齒輪設計符合ISO或等同標準，齒輪為低合金鋼，滲碳處理，齒面硬度不低于HRC58。減速齒輪箱具有充分潤滑，電機功率為2×0.55 kw防護等級IP55，絕緣等級F級，適合戶外型，電源380V、3相、50HZ。

行走輪：行走輪安裝在端梁底部，前后各一只，直接在沉淀池的池壁上以每分鐘1.0～1.5米的速度運行。

刮吸泥裝置

矩形斜板沉淀池的刮吸泥機排泥方式采用泵吸排泥方式。泵吸排泥主要由泵和吸泥管組成。吸泥泵采用AV型無堵塞的潛污泵。

1、采用大通道抗堵塞水力部件設計能有效地通過直徑25～50mm固體顆粒；

2、設計合理、抗堵塞、纏繞能力強、使用可靠。

3、采用新材料的密封，可以使泵安全連續運行8000小時以上；

4、吸泥管采用不銹鋼304管材，管與管之間的間距為1.0～1.5m,

行車虹吸式吸泥機技術說明現場電控箱的技術要求：

(1)電控箱內主要電氣元件：斷路器、接觸器、電機綜合保護器、轉換開關、按鈕、指示燈（LED光源）等。主要元件的電壓、電流等級與所控設備匹配，并留有余量，均采用合資或獨資企業（如ABB、GE、西門子等）的產品。柜內塑料元件無鹵素，CFC，阻燃，自熄。

(2)電控箱為不銹鋼外殼，防護等級IP42，并配1.2米高不銹鋼安裝支架等附件。

(3)每臺電控箱進線電源為一路380V/220V三相五線制電源，電控箱內部所需的控制電源在箱內自行解決,控制電源為交流220V。若需其它標準的控制電源應在箱內自行變換取得。

(4)電控箱應具有短路、過載、斷相及設備配套的各種特殊保護功能。

(5)電控箱設手動/自動控制轉換開關。手動時在電控箱上手動操作控制，自動時根據儲氣罐壓力參數自動控制空壓機的運行。

(6)電控箱配置PLC控制器，所配PLC應自帶通訊接口，通過采用滿足全廠自控系統總體要求的接口及協議同全廠自控系統進行通訊。無源觸點觸點容量：220V，5A。

(7)電控箱要求詳見電氣設備技術規格數據表。

行車虹吸式吸泥機技術說明技術參數

主要部件材質：

行車虹吸式吸泥機技術說明配套304不銹鋼控制柜使用條件

供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ

適用電機：一般鼠籠型異步電機

起動頻率：可作頻繁起動，建議每小時不超過20次

防護等級：IP50或IP55

環境條件:  海拔不超過2000米（超過2000米應降容使用）、環境溫度在-25℃--- +40℃之  間、相對濕度不超過95%，無露。振動小于0.5G
