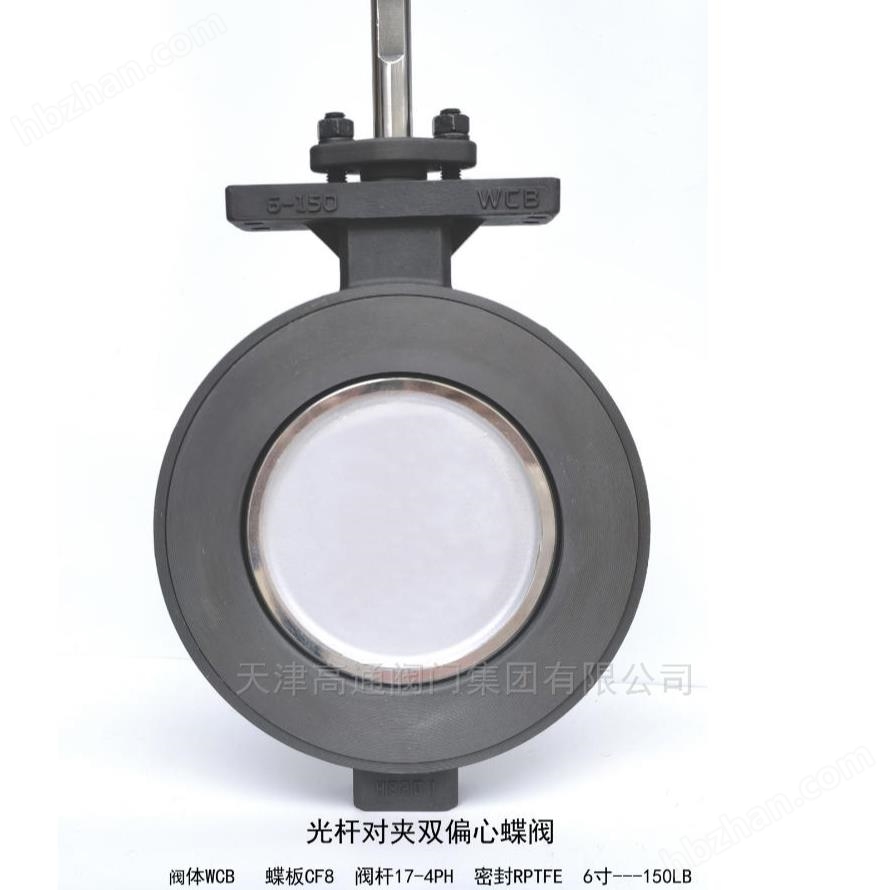

光桿對夾雙偏心蝶閥詳細產品說明

一、產品概述

二、核心部件與材質

• 閥體：采用 WCB 碳鋼材質，具有良好的強度和通用性，能夠適應常規介質的壓力與環境，在多種工業場景中穩定應用。

• 蝶板：選用 CF8 不銹鋼材質，耐腐蝕性能優異，可有效抵御介質的腐蝕作用，保障蝶板的密封性能和結構穩定性。

• 閥桿：采用 17-4PH 沉淀硬化不銹鋼，兼具高強度與耐腐蝕性，能承受管路介質的壓力和操作扭矩，避免長期使用中出現變形、腐蝕等問題。

• 密封件：采用 RPTFE（聚四氟乙烯）材質，具有可靠的耐腐蝕性、密封性和耐高溫性能，可適應 - 200℃至 260℃的溫度范圍，確保閥門在各種工況下的密封可靠性。

三、結構設計與優勢

• 對夾連接結構：采用對夾式安裝方式，無需額外的法蘭空間，節省管路布局空間，適配多種管路安裝場景，尤其在空間受限的工況中優勢明顯。

• 雙偏心結構：相較于普通蝶閥，雙偏心設計使蝶板在開啟和關閉過程中，與閥座的接觸摩擦大幅減少，有效延長了密封副的使用壽命，同時提升了密封性能，可實現零泄漏或微量泄漏的密封效果。

四、技術參數

• 公稱通徑：6 寸

• 壓力等級：150LB

• 適用介質：水、油品、氣體等多種介質

• 適用溫度：-200℃至 260℃（由密封件 RPTFE 的耐溫性能決定）

• 連接方式：對夾連接

五、應用場景

可廣泛應用于化工生產管路、市政給排水系統、工業氣體輸送管路等場景，尤其適用于對安裝空間有要求、且對密封性能和耐腐蝕性能有一定需求的中壓工況管路系統，實現對介質流量的精準啟閉控制。
