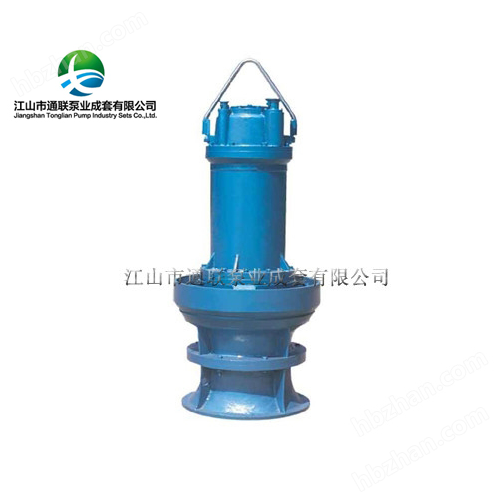

ZQB系列潛水軸流泵、HQB系列潛水混流泵一般采用開敞式進水，安裝形式為懸吊式安裝、鋼制井筒式安裝、混泥土預置井筒式安裝。懸吊式安裝、鋼制井筒式安裝由本公司提供整套井筒，混泥土預置井筒式安裝由本公司提供安裝底座(含防轉裝置)、井蓋裝置。


　　安裝時，將潛水電泵吊入井筒著低為止，導葉體上的斜面與支座斜面配合，止水橡膠(O型圈)起密封作用。


　　較大的潛水泵(一般葉輪直徑在1米以上)，采用帶封閉進水流道的安裝形式。


　　潛水軸流泵的工作原理結構


　　潛水軸流泵是流量大、揚程低、比轉數高的葉片式泵，軸流系的液流沿轉軸方向流動，但其設計的基本原理與離心泵基本相同。


　　軸流泵的主要零件有進水管、葉輪、導葉、出水管、泵軸、軸承和軸封等。軸流泵按主軸的安裝方式分有立式、臥式和斜式三種。


　　1. 進水管


　　喇叭管為中小型立式軸流泵的吸水室，用鑄鐵制造，它的作用是把水以較小的損失均勻地引向葉輪。喇叭管的進口部分呈圓弧形，進口直徑約為葉輪直徑的1.5倍。在大型軸流泵中，吸水室一般做成流道的形式。


　　2. 葉輪


　　葉輪是主要的工作部件，由葉片、輪縠、導水錐等組成。


　　軸流泵的葉片呈扭曲形裝在輪縠上。根據葉片調節的可能性分為固定式、半調節式和全調節式三種。固定式的葉片和輪穀成一體，葉片的安裝角度是不能調節的。半調節式的葉片用螺母拴緊在輪鞍上，在葉片的根部刻有基準線，而在輪縠上刻有幾個相應安裝角度的位置線。葉片不同的安裝角度，其性能曲線將不同，使用時可根據需要調節葉片安裝角度。半調節式葉輪葉片需要停機并拆卸葉輪之后，才能進行調節。全調節式的葉片是通過機械或液壓的一套調節機構來改變?nèi)~片的安裝角。它可以在不停機或只停機而不拆卸葉輪的情況下，改變?nèi)~片的安裝角。


　　3. 導葉


　　導葉位于葉輪上方的導葉管中，并固定在導葉管上。它的主要作用是消除流體的旋轉運動，減少水頭損失。同時可將流體的部分動能轉變?yōu)閴耗堋?br />

　　4. 軸和軸承


　　中小型軸流泵泵軸是實心的。對于大型軸流泵，為了布置葉片調節機構，泵軸做成空心的。軸腔內安置有操作油管或操作桿。


　　軸流泵的軸承按其功能可以分為三類：徑向軸承、推力軸承和導軸承。推力軸承用于承受泵運行過程中產生的軸向力。徑向軸承導軸承主要用來承受轉動部件的徑向力，起徑向定位作用。導軸承裝在導葉錐體中，用于減小軸的擺動，導軸承常用介質潤滑或外沖洗液潤滑。


　　5. 軸封


　　軸流泵可根據應用場合的要求配置填料或機械密封，與離心泵軸封相似。


　　6. 泵殼


　　軸流泵的泵殼呈圓筒形，由于其中有固定導葉，故稱導葉式泵殼。導葉裝在葉輪后面，呈圓錐形，內有多片導葉。軸流泵的出水道是一彎管。中小型軸流泵的進水道多采用喇叭形短管，而大型軸流泵則多采用肘彎形或鐘形進水道。
