西安新敏電子科技有限公司作者

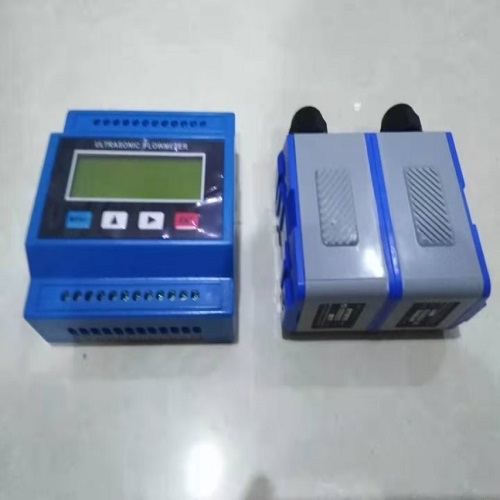

外夾式超聲波流量計安裝需滿足管道條件、傳感器安裝、環境要求三大核心條件，才能確保測量精度。
一、管道基礎條件
這是保證測量準確的前提，不符合條件會直接導致數據偏差。
1.管道材質：需為能傳導超聲波的材質，優先選擇金屬管道(如碳鋼、不銹鋼、鑄鐵)或硬質塑料管道(如 PVC、UPVC)。禁止用于混凝土管、玻璃鋼管等超聲波衰減嚴重的管道。
2. 管道規格：管徑范圍需匹配流量計型號，常規適用范圍為 DN20 - DN6000，具體以設備說明書為準。
管道壁厚建議在 4mm - 20mm 之間，過厚會影響信號強度。
3. 流體狀態：流體需為滿管狀態，不滿管會導致測量值偏低或無數據。
避免管道內有大量氣泡、雜質或湍流，建議安裝位置遠離泵、閥門等易產生擾動的設備。
二、傳感器安裝要求
傳感器的安裝位置和方式直接決定測量精度，需嚴格遵循 “直管段” 和 “安裝間距” 原則。
1. 直管段要求：上游直管段長度：需大于 10 倍管徑(10D)，確保流體穩定流入測量區域。 ? 下游直管段長度：需大于 5 倍管徑(5D)，減少流體擾動對測量的影響。 ? 若無法滿足上述要求，需盡量增大直管段長度，或選擇 “V 法” 安裝(適用于小管徑)以降低誤差。
2. 安裝方式： Z 法(直射法)：適用于管徑較大(通常 DN>100)或壁厚較薄的管道，傳感器分別安裝在管道兩側，超聲波直射穿過流體。 V 法(反射法)：適用于管徑較小(通常 DN≤100)或壁厚較厚的管道，超聲波在管道內壁反射后穿過流體。
3. 安裝步驟：
1. 清潔管道表面，去除銹跡、油漆等雜物，確保傳感器與管道貼合緊密。
2. 在傳感器底面涂抹專用耦合劑，排除空氣，增強超聲波傳導效率。
3.用專用夾具固定傳感器避免松動，同時確保兩個傳感器的中心軸線在同一水平線上。
三、環境與輔助要求 惡劣環境會干擾信號傳輸，需提前規避。
1.環境溫度：傳感器工作環境溫度通常為 - 30℃ - 60℃，避免長期暴露在高溫、高濕或陽光直射的環境中。
2.電磁干擾：遠離強電磁設備，如變頻器、高壓電纜等，防止電磁信號干擾超聲波傳輸。
3.其他： 安裝位置需便于后期維護和讀數，避免高空、狹窄或危險區域。若管道有保溫層，需在安裝傳感器處切除部分保溫層，安裝完成后重新做好保溫處理。
