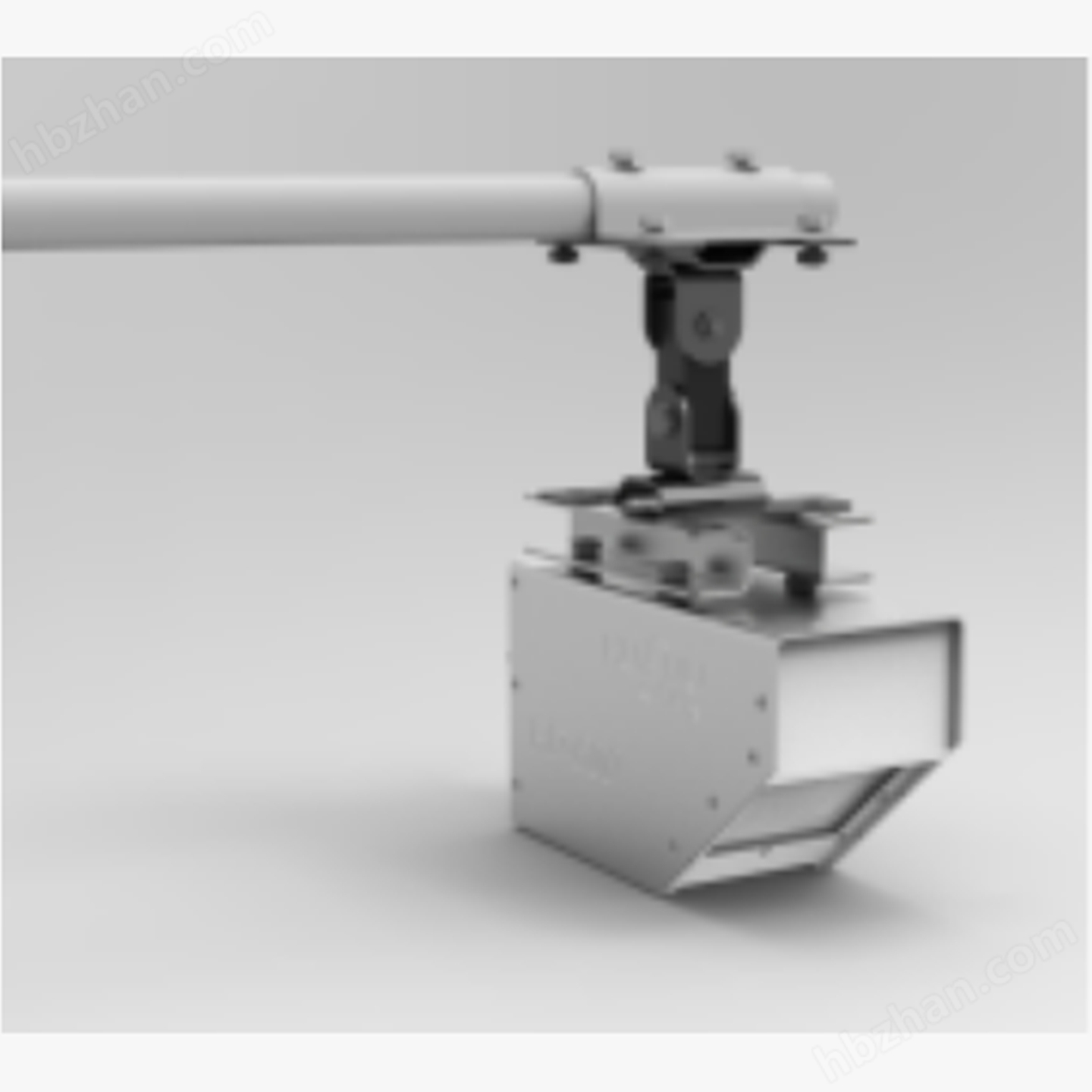

【SJ-L3】雷達流量計是一種利用雷達技術測量流體流速和流量的設備，其主要通過雷達波來探測水流表面流速，并結合水位計測量的水位數據，利用速度面積法計算出流量。

一、工作原理

雷達流量計一般由雷達流速計和雷達水位計組成。雷達流速計基于多普勒效應，向水面發射電磁波，當電磁波遇到運動的水面時會發生散射并形成回波，由于接收到的回波頻率相對于發射頻率發生偏移，通過多普勒頻率方程可求得水面流速。雷達水位計則用于測量水位高度。兩者結合，通過速度面積法計算流量，即流量=平均流速×過流斷面面積×修正系數。

二、應用場景

1. 水利管理：用于水庫、河流、大壩等水利工程的水位、流量和流速監測，幫助管理者制定科學合理的調度方案。

2 .洪水預警：實時監測水位變化和水流速度，為洪水預警提供重要數據支持。

3. 環境監測：在河流、湖泊、濕地等生態系統的流量與水位監測中應用廣泛，有助于及時發現水質變化和污染源入侵。

4. 農業灌溉：實時監測水渠的水流情況，幫助農田灌溉系統實現精細化管理，提高灌溉效率。

5. 城市水務管理：用于監控供水管網和排水系統的流量變化，優化水資源分配，預防管網堵塞或泄漏。

三、雷達流量計測量渠段的選擇

1.測驗渠段內無巨大塊石阻水,無巨大漩渦、亂流等現象。

2.測驗渠段宜順直、穩定、水流集中。

3.測驗渠段需硬化處理，測量斷面宜規整。

4.測驗渠段應保持順暢，防止漂浮物堆積。

四、安裝注意事項

1 .安裝雷達流量計時，雷達波束應無遮擋，且設備應盡量保持水平。

2. 流速計波束建議朝來水方向，且與水流方向的水平角度為0度。

3 .測量渠段應盡量順直、穩定、水流集中且無巨大漩渦。

4. 設備應安裝在渠道中間位置，水位計和流速計雷達不能有遮擋。
