在5G通信基站的天線基板研發中，工程師需精確掌握材料在10GHz頻段下的介電常數與損耗特性;在新能源汽車電池絕緣層的檢測中，技術人員需驗證材料在工頻(50Hz)下的絕緣性能是否達標；在高校實驗室里，學生正通過測量不同聚合物的介電響應，探索新型傳感器的設計原理……這些場景背后，都離不開一個核心工具——介電常數測試儀。它如同電子材料的“透視鏡”，通過量化材料與電場的相互作用，為材料研發、生產質量控制和設備設計提供關鍵數據支撐。

　　一、介電常數測試儀的技術原理：從靜態極化到高頻動態響應

　　介電常數(ε)的本質是材料在電場中儲存電能的能力，而介質損耗因數(tanδ)則反映能量損耗程度。兩者的測量原理因頻率范圍不同而呈現顯著差異：

　　1.低頻測試（1Hz-10kHz）

　　以工頻介電常數測試儀為例，其基于電容法原理，將被測材料置于平板電極間形成電容器。通過測量該電容與標準電容的比值，結合電極幾何參數，計算出介電常數。例如，在電力系統絕緣材料檢測中，低頻測試能充分反映離子極化與偶極子轉向極化過程，模擬材料在長期靜態電場下的性能。某品牌工頻測試儀通過DDS數字合成信號源，可實現0.1mm-10mm厚度樣品的測量，介質損耗精度達萬分之一。

　　2.高頻測試（100kHz-10GHz）

　　高頻場景下，電子極化與界面極化成為主導機制，需采用諧振法或傳輸線法。以矢量網絡分析儀(VNA)為例，其通過測量樣品在諧振腔或微帶線中的S參數，結合德拜弛豫方程反演介電特性。例如，在5G基站天線基板研發中，高頻測試可捕捉材料在動態電場下的極化滯后效應，某型號VNA在10GHz下測量FR-4基板時，發現其介電常數從低頻的4.5降至4.2.損耗角正切值從0.001升至0.005.為天線尺寸優化提供了關鍵數據。

　　二、介電常數測試儀的核心功能：從單一參數到多物理場耦合

　　現代介電常數測試儀已突破傳統單一參數測量，向多功能集成與智能化方向發展：

　　1.全頻段覆蓋能力

　　頭部品牌如恒美智造，其產品實現10kHz-70MHz全頻段覆蓋，支持電子玻璃、硫化橡膠等多材料測試。通過雙掃描技術，可同步獲取介電常數與損耗角正切值，例如在新能源電池隔膜檢測中，高頻掃描能發現低頻下難以察覺的介電弛豫峰，預示材料在快充場景下的潛在風險。

　　2.自動化與智能化

　　自動諧振點搜索、殘余電感扣除、環境補償?shù)裙δ芤殉蔀闃?biāo)配。某型號儀器通過機器學習算法，可自動識別介電譜中的弛豫峰與共振峰，反推材料成分與微觀結構。例如，在石墨烯/氮化硼復合材料研發中，AI輔助分析將特征提取時間從數小時縮短至分鐘級。

　　3.多物理場耦合測試

　　設備集成溫度場、應力場控制模塊，模擬復雜工況下的材料響應。例如，在高壓直流輸電絕緣子研發中，通過同步施加電場與機械應力，測試材料在-40℃至125℃范圍內的介電穩定性，為特高壓工程提供安全冗余設計依據。

　　三、介電常數測試儀的應用場景：從實驗室到產業化的全鏈條滲透

　　1.新型材料研發

　　在高頻通信介質基板領域，羅杰斯(Rogers)RT/duroid 5880材料的介電常數穩定性(ε'=2.2±0.02@10GHz)是其成為5G天線的關鍵。測試儀通過THz頻段擴展，可表征二維材料(如石墨烯)的量子限域效應對介電性能的影響，為超材料吸波結構設計提供理論支撐。

　　2.生產質量控制

　　電容器生產線中，介質薄膜的厚度均勻性直接影響電容值穩定性。某企業采用在線式介電測試儀，通過實時監測薄膜介電常數分布，將產品不良率從3%降至0.5%。在電力電纜絕緣層檢測中，工頻測試儀可識別XLPE材料中的微孔缺陷，避免局部放電引發的絕緣擊穿。

　　3.教育科研

　　高校實驗室通過DIY低頻電橋(如Arduino+AD5933模塊)，以<200元成本實現100Hz-100kHz頻段測量，用于比較玻璃與亞克力的介電差異。而科研機構則利用VNA開展介電譜學研究，例如通過分析聚合物在玻璃化轉變溫度附近的介電弛豫，揭示分子鏈運動機制。

　　四、介電常數測試儀的選型指南：從需求匹配到長期價值

　　1.頻率范圍與精度

　　若需評估材料在5G頻段(24-48GHz)的性能，應選擇覆蓋至50GHz以上的VNA;對于電力系統絕緣材料檢測，工頻(50Hz)測試儀即可滿足需求。精度方面，科研場景需萬分之一級介質損耗精度，而工業檢測千分之一級已足夠。

　　2.樣品適配性

　　薄膜材料需選擇同軸傳輸線法夾具，確保電極與樣品緊密接觸;塊狀材料可采用平行板電極;液體樣品則需專用容器。儀器通過模塊化設計，支持快速更換夾具，適配0.1mm-50mm厚度樣品。

　　3.擴展性與智能化

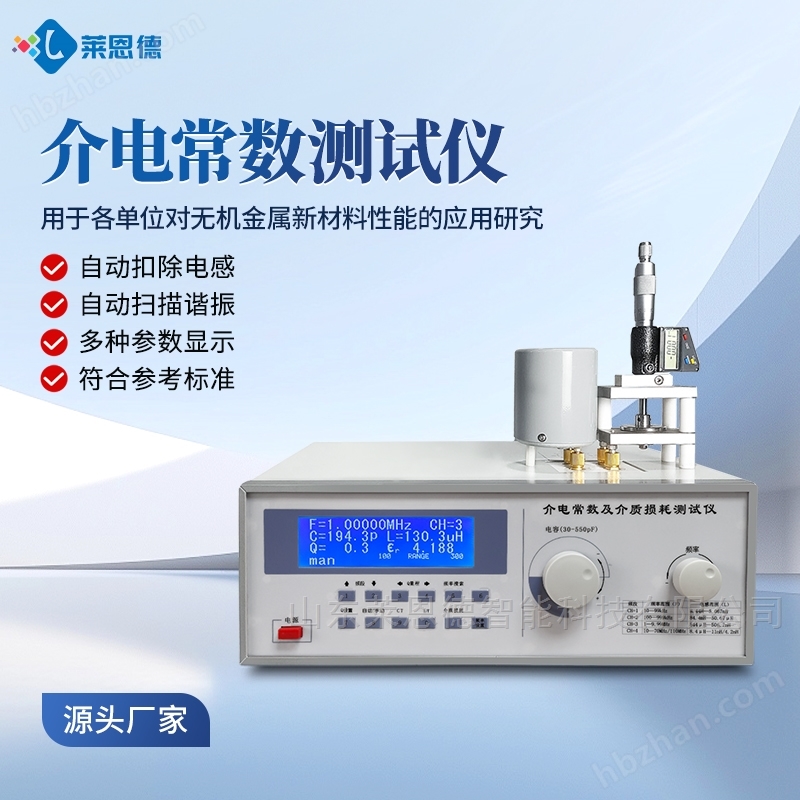

　　優先選擇支持LAN/USB接口、可連接計算機進行數據分析的儀器。例如，萊恩德科技的設備配備Material Measurement Suite軟件，可自動生成符合ASTM D150標準的測試報告，提升工作效率。

　　五、介電常數測試儀的未來趨勢：從工具到生態的進化

　　隨著電子技術向高頻化、集成化發展，介電常數測試儀正呈現三大趨勢：

　　1.片上系統（SoC）集成：如ZVA24 Mini微型化VNA，體積<1dm³，支持現場快速測量;

　　2.AI驅動的逆向設計：通過構建介電性能數據庫，反向推導材料配方與工藝參數;

　　3.標準化與開放生態：推動測試方法國際標準統一，建立開源介電譜分析平臺，降低行業創新門檻。

　　從實驗室的精密儀器到生產線的在線檢測模塊，從高頻通信的“隱形翅膀”到電力安全的“守護神”，介電常數測試儀正以不斷進化的技術形態，支撐著電子材料從研發到產業化的全鏈條創新。對于工程師而言，掌握其原理與應用，不僅是技術能力的體現，更是解鎖未來電子世界的關鍵鑰匙。
