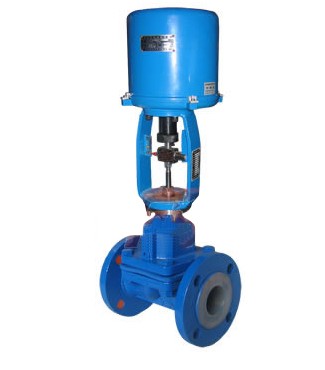

進口電動隔膜調節閥的工作原理

進口電動隔膜調節閥由隔膜閥配用各類直行程電動執行器組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20mA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

進口電動隔膜調節閥的工作原理基于‌電動執行機構驅動彈性隔膜位移‌，實現對流體流量或壓力的精確調節‌。其核心工作流程如下：

‌一、核心結構組成‌

‌電動執行機構‌

電動機接收控制信號（4–20mA或1–5VDC），通過減速器將高速旋轉轉換為低速高扭矩的直線運動，驅動閥桿上下移動‌。

集成位移傳感器實時反饋閥芯位置，形成閉環控制‌。

‌隔膜組件‌

彈性隔膜（橡膠/PTFE材質）作為核心密封件，隔離閥腔內介質與驅動部件‌。

閥桿末端連接圓盤，通過下壓或釋放隔膜控制流體通道開度‌。

‌閥體設計‌

流線型通道減少阻力，襯氟（PTFE）或316L不銹鋼材質適配腐蝕性介質‌

二、工作流程解析‌

‌開啟狀態‌

執行機構帶動閥桿下移，隔膜脫離閥體密封面，形成流體通道‌。

通過調節閥桿行程精確控制隔膜開度，實現流量線性調節‌。

‌關閉狀態‌

閥桿上提，圓盤將隔膜壓緊在閥體密封面上，阻斷流體‌。

隔膜彈性變形形成零泄漏密封，適用于高危介質‌。

‌調節過程‌

控制器比較設定信號與位移反饋，動態調整電機轉向及行程，誤差≤1%‌

沃德WODE電動調節隔膜閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。廣泛適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
