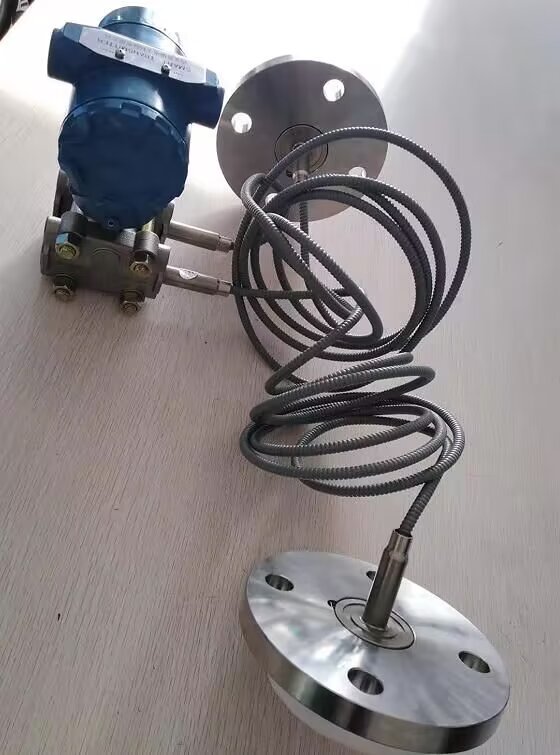

雙法蘭差壓變送器廣泛應用于密閉容器液位、界面及密度的連續測量，其測量原理基于靜壓差與液柱高度的線性關系。然而，在實際工程中，安裝方式(包括變送器本體位置、毛細管走向、法蘭取壓口方位等)對測量精度具有顯著影響。本文通過對比實驗，分析不同安裝方式對輸出誤差的影響機制。


　　實驗選取同一型號雙法蘭差壓變送器(量程0–10 kPa，硅油填充)，在標準水箱系統中進行液位測量測試。設置三組典型安裝方案：


　　方案A：變送器本體水平安裝于正壓側法蘭下方(低位安裝)；


　　方案B：變送器本體高于兩個法蘭(高位安裝)；


　　方案C：變送器與兩法蘭處于同一水平面(理想平裝)。


　　在環境溫度25℃、介質為常溫清水條件下，分別記錄各方案在0%、50%、100%液位時的輸出信號，并與理論值對比。


　　實驗結果顯示：


　　方案C誤差最小(≤±0.2%FS)，符合出廠精度指標；


　　方案A在低液位時出現負向偏移(最大達-1.8%FS)，因正壓側毛細管內硅油靜壓疊加，導致零點“抬高”；


　　方案B則在高液位時輸出偏低(最大偏差-2.1%FS)，因變送器高于取壓點，毛細管液柱產生反向壓差，抵消部分過程壓力。


　　進一步分析表明，毛細管長度差異和垂直高差會引入附加靜壓誤差。尤其當環境溫度波動時，硅油密度變化加劇該效應。此外，毛細管彎折過多或受外力壓迫，還會導致響應遲滯和非線性。


　　因此，為保障測量精度，應盡量采用平裝方式；若受限于現場條件必須高位或低位安裝，需在調試階段進行零點遷移補償，并在DCS或變送器內部設置溫度修正參數。對于高精度要求場合，建議選用帶環境溫度補償功能的智能型雙法蘭變送器，并規范毛細管敷設路徑，避免熱源干擾與機械損傷。


　　綜上，合理選擇與優化雙法蘭差壓變送器的安裝方式，是確保液位測量準確可靠的前提，對提升自動化系統整體控制性能具有重要意義。
