深圳市創鑫儀器有限公司作者

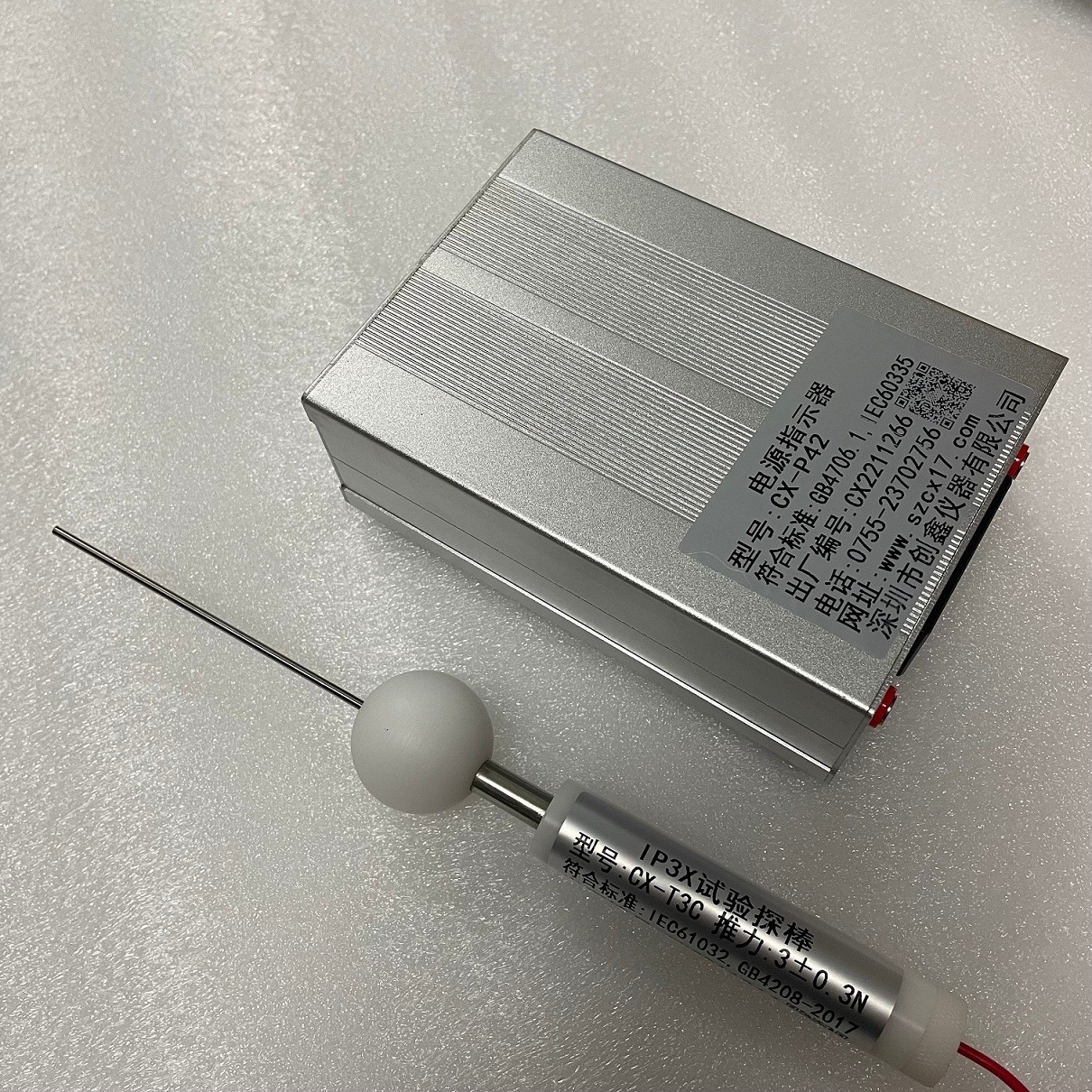

IP3X 試驗探棒是依據 GB/T 4208-2008《外殼防護等級(IP 代碼)》 設計的檢測器具，用于驗證設備外殼防止直徑≥2.5mm 的固體異物侵入，以及防止人體手指或工具觸及內部危險部件的防護能力。
一、 IP3X 試驗探棒核心參數
探棒直徑：2.5±0.05mm(圓柱形剛性探頭)。
探棒長度：≥100mm，確保足夠的伸入深度。
施加力要求：試驗時施加的力不超過 3N(標準規定限值)。
材質：剛性金屬(如不銹鋼)，保證測試過程中無彎曲變形。
二、 標準使用方法(分步操作)
試驗前準備
被測設備需處于正常安裝狀態，門、蓋、格柵等活動部件按要求關閉鎖緊，模擬實際使用場景；若設備有不同安裝位置，需分別測試。
檢查探棒外觀：探頭無變形、磨損，直徑符合 2.5mm 規格；探棒整體筆直無彎曲。
若測試帶電設備，需做好絕緣防護，避免探棒接觸內部帶電部件引發短路或觸電風險。
試驗操作步驟
手持探棒手柄，將圓柱形探頭對準設備外殼的所有可觸及開孔、縫隙、散熱格柵、接線口、旋鈕間隙等部位。
以緩慢、均勻的速度向各個方向(垂直、水平、傾斜)施加推力，施加的力嚴格控制在3N 以內(可借助測力裝置校準，無裝置時以 “輕微頂壓” 為原則，避免暴力測試損壞設備)。
對設備的所有外露部位逐一測試，尤其注意邊角、散熱孔陣列等易忽略位置；對于格柵類結構，需嘗試探棒從不同網格孔插入。
試驗過程中禁止使用沖擊力，僅采用靜態推力，確保測試結果符合標準要求。
結果判定標準
合格判定：IP3X 試驗探棒不能進入設備外殼內部；或雖部分進入，但無法觸及內部的帶電部件、危險運動部件。
不合格判定：探棒能深入外殼內部，且探頭觸及到內部的帶電部件、高溫部件或運動部件；或探棒可穿過外殼開孔。
三、 注意事項
該探棒僅適用于 IP3X 等級測試，不可替代 IP1X(50mm 探棒)、IP2X(12.5mm 試驗指)、IP4X(1.0mm 探針)等其他等級的試驗器具。
對于帶防護網、防塵蓋的設備，需分別測試 “防護裝置關閉” 和 “防護裝置打開(若允許操作)” 兩種狀態下的防護能力。
測試完成后，及時清潔探棒表面的灰塵、油污，存放于專用收納盒中，避免探頭磕碰變形；定期校準探頭直徑，確保測試精度。
若被測設備外殼有彈性部件(如橡膠密封圈)，測試時需考慮部件變形對探棒插入的影響，仍以探棒是否觸及危險部件為判定依據。
