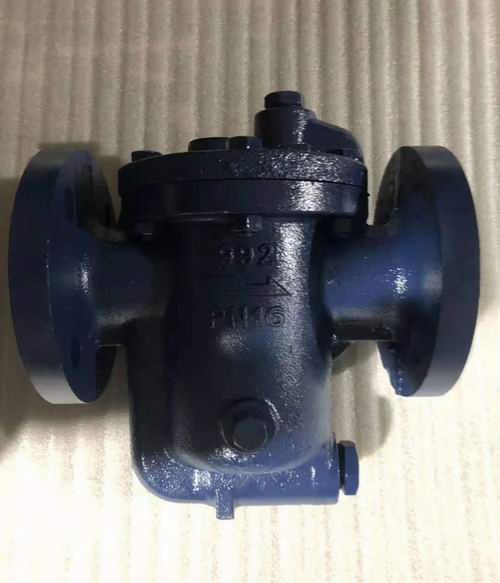

倒吊桶式疏水閥結構特點

倒吊桶式疏水閥以倒置的吊桶作為液位敏感件，吊桶開口朝下，通過杠桿系統與閥芯聯動控制閥門開閉。其內部采用不銹鋼運動部件，增強了耐磨損和抗腐蝕能力。廣泛用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。

一、高壓與復雜工況適應性

‌高壓承載能力‌

適用于zui高 ‌62 Barg‌ 的高壓蒸汽系統（如電廠主蒸汽管道），通過不銹鋼杠桿與倒吊桶組件強化結構強度。

抗水擊性能突出，可耐受頻繁啟?；驂毫Σ▌訄鼍埃ㄈ缡b置蒸汽管網）。

‌高背壓率支持‌

zui大背壓率達 ‌75%～90%‌（部分型號如ER25系列可達90%），適用于背壓較高的冷凝水回收系統。

二、功能特性優勢

‌高效排空氣與防氣堵‌

頂部設有排氣孔，持續排出非凝結性氣體（如空氣），避免蒸汽系統中冷滯后和氣堵現象。

獨特的倒吊桶結構通過密度差驅動閥門啟閉，可同步排放低溫凝結水和空氣。

‌密封可靠性‌

采用水封隔離閥座設計，漏汽率低于 ‌3%‌，減少蒸汽能量損失。

閥座位于頂部，閥芯關閉時蒸汽無法直接接觸密封面，延長密封件壽命。

三、結構設計與維護便捷性

‌耐磨損與抗污能力‌

核心運動部件（倒吊桶、杠桿）采用全不銹鋼材質，耐腐蝕、耐磨損，適應冶金、化工等含雜質介質工況。

閥瓣運動過程中通過閥口沖刷污物，具備自我清洗功能，降低堵塞風險。

‌簡化維護‌

僅含 ‌2個核心運動部件‌（倒吊桶和杠桿），故障率低且維護成本可控。

可拆卸閥蓋設計支持快速檢修，無需拆卸管道即可更換內部組件1。

四、典型應用對比

優勢維度：倒吊桶式疏水閥特性

‌安裝靈活性‌：支持水平或直立安裝（部分型號如IB型），無嚴格方向限制

‌抗污染性能‌：自我清洗功能應對含油污、顆粒的冷凝水場景，優于傳統浮球式疏水閥

‌成本效益‌：長壽命設計（10年以上）降低更換頻率，適用于工業長期連續運行需求

注：需注意zui低工作壓差需≥0.1MPa‌，低壓差場景可能影響閥門啟閉靈敏度
