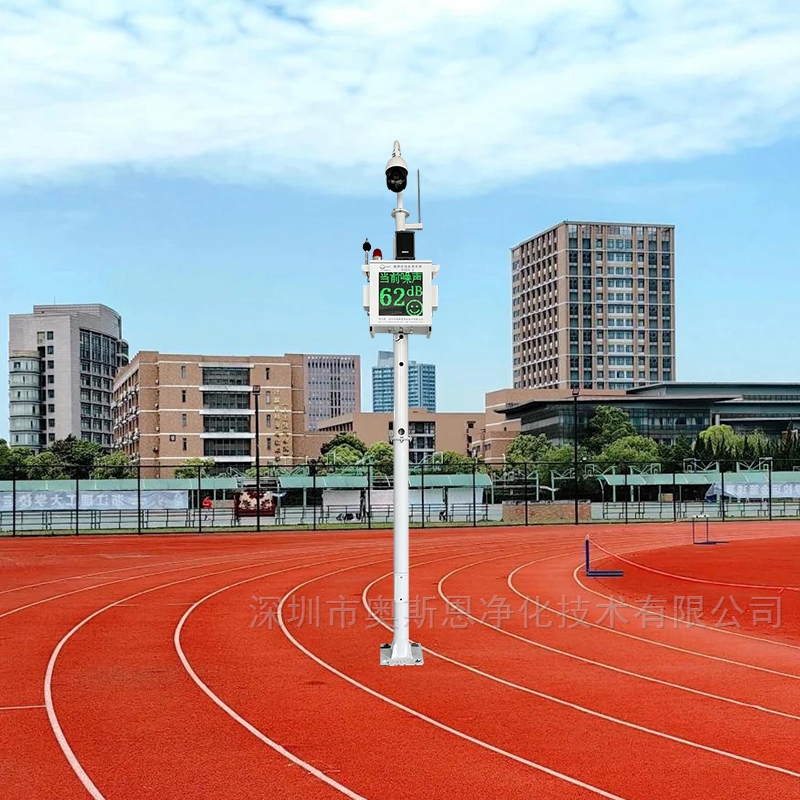

中小學周邊噪聲動態監測站使用背景

產品介紹

噪聲監測子站

噪聲監測子站是環境噪聲自動監測系統的戶外數據采集終端，主要分為固定式與移動式兩大類別。其核心構成包括全天候戶外傳聲器、噪聲采集分析單元、通信單元、電源控制單元，以及配備安全防護組件的機箱等設備。

(1) 全天候戶外傳聲器該傳聲器專為戶外長期運行場景打造，具備防風、防雨、防塵及抗干擾性能。風罩在一定程度上可能對噪聲檢測精度產生影響，而本環境噪聲在線監測系統搭載的戶外傳感器已通過中國計量器具型式批準認證（CPA），在保障防風、防雨、防塵防護效果的同時，符合 GB/T3785-2010 標準中 1 級傳感器的頻率響應規范。

(2) 噪聲采集分析單元該單元整合信號采集、數據分析功能于一身，同時具備數據存儲能力。區別于傳統簡易聲級計，系統采用工業級工控機，并量身研發了適配本噪聲監測系統的專屬信號采集軟件。

(3) 通信單元該單元承擔噪聲子站與監測系統服務器間的數據交互傳輸任務，采用 4G 無線傳輸技術，能夠有效保障數據傳輸?shù)姆€(wěn)定可靠性。

(4) 電源控制單元該單元輸出穩定電能，防止外部電源波動對測量精度造成干擾，同時可抵御外部浪涌對設備系統的破壞。

(5) GPS 定位模塊配置的 GPS 定位模塊為高性能 BDS/GNSS 全星座定位導航組件，搭載自主研發的低功耗 GNSS SOC 芯片 AT6558，兼容多套衛星導航系統，具備高靈敏度、低功耗、低成本等優勢，可實時定位設備的地理坐標。

(6) 4G 無線通訊模塊該模塊采用 LTE 3GPP Rel.11 技術，下行速率可達 150Mbps，上行速率可達 50Mbps，兼容 UMTS/HSPA+ UC20 模塊與 LTE Cat 3 模塊，實現 3G 與 4G 網絡的無縫銜接，保障設備數據快速穩定傳輸至后臺。

(7) 機箱噪聲監測子站采用全天候防護箱體，防護等級符合 IP55 標準，內置噪聲采集分析單元、數據采集板、電源控制單元等核心部件，具備防風、防雨、防盜多重防護性能。

(8) 球機攝像頭及拾音器用于對現場環境進行實時可視化監控，當監測數據出現超標情況時，可自動啟動現場錄像并同步采集噪聲信息，用戶可通過后臺平臺的回放功能查看現場實際狀況。

(9) 音柱具備遠程喊話交互功能，管理人員借助遠程攝像頭實時監控現場態勢，一旦發現噪聲污染問題，可通過手機 APP 發起遠程喊話，現場工作人員按照語音指示開展整改操作，并可通過拾音器與后臺管理人員實現雙向語音溝通。

(10) 聲學探頭采用先進的聲音成像運算技術，借助多個高精度麥克風同步捕獲聲音信號，內置專用芯片實時處理信號并生成聲音云圖，從而精準定位噪聲污染源位置，經升級后的設備覆蓋范圍可支持超大區域的噪聲抓拍。

產品特點

系統高度集成化，應用方案靈活多樣：可按需擴展顆粒物（TSP/PM2.5/PM10）監測、溫濕度檢測、氣象要素采集、聲源定位、聲源抓拍、人流量統計、車流量統計及視頻監控等拓展功能；

配置專用風罩，有效降低風噪聲對測量結果的干擾；

整合數據采集、傳輸、顯示功能于一體，方案集成度高且靈活性強，通過模塊化部署可適配不同應用場景的使用需求；

無需借助工具即可完成拆卸操作，便于點位遷移與設備日常維護；

多媒體顯示功能：支持單色、雙色、三色及全彩顯示模式，可自定義顯示時間、日期等各類信息；

LED 無線信息發布平臺：操作簡潔、管理便捷，傳輸穩定可靠，可遠程推送文字信息且不受距離約束；設備掉線后支持數據續傳功能，有效節省流量消耗；

超標錄音功能：當監測數據超標時，自動觸發攝像頭與拾音器同步進行錄音留存；

支持 24 小時不間斷自動監測，系統運行穩定可靠；

具備噪聲超標報警自定義設置功能；

搭配 PC 端云平臺與手機端應用程序，用戶可隨時查看實時監測數據、統計曲線及噪聲污染變化趨勢，助力高效管控噪聲污染問題。
